5 бесплатных Add-ins для Revit MEP 2015

Большинство проектировщиков внутренних инженерных сетей в Revit наверняка задумывались о расширенных возможностях или дополнениях. Кто-то вспоминает полюбившийся MagiCad, кто-то модуль СПДС для AutoCad. Как жаль, что Revit не может предложить то, к чему вы так привыкли в AutoCad. Но разработчики Revit позаботились о возможности расширения функционала сторонними приложениями, так называемыми “Add-ins”. У Autodesk имеется свой ресурс, на котором публикуются дополнения, прошедшие проверку на совместимость. Называется он Autodesk App Store, это магазин и веб-служба Autodesk, где вы можете найти как платные, так и бесплатные дополнения к интересующему вас продукту. В сегодняшнем обзоре речь пойдёт о 5 бесплатных дополнениях для Revit MEP 2015. Итак, приступим.



Space Naming Utility

Дополнение доступно для пользователей, оформивших подписку на продукты Autodesk и распространяется бесплатно.
После установки это дополнение можно найти на вкладке “Надстройки”

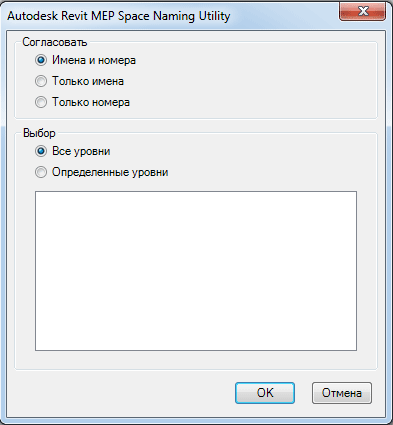

Данное дополнение позволяет сократить время на ручной труд при переносе значений параметров имени и номера помещения в пространства. Делать это можно как по выбранным уровням, так и применительно ко всем. Имеется возможность выбора переноса только имени, только номера или обоих параметров.



liNear Routing & Content Tools



Дополнение представляет собой набор из нескольких инструментов. Скорее всего это часть основного продукта, известного разработчика с базами производителей.
После установки, дополнение создаёт свою вкладку “Linear” на панели инструментов.



Используя инструмент Connect Terminators, можно сократить время на подсоединение размещённых отопительных приборов к трубопроводам.

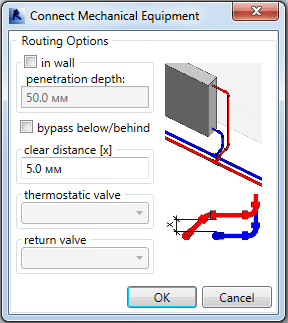

В качестве дополнительных параметров можно задать смещение от стены и зазор между трубами. Сделать это можно для целой группы элементов.

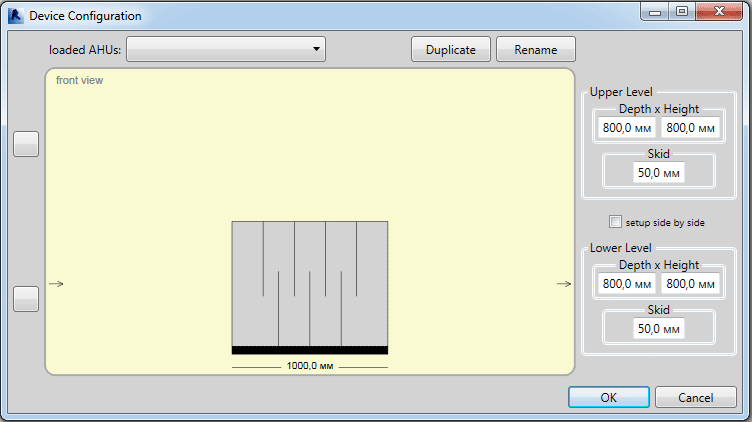

Так же предложен инструмент AHU - “конструктор” приточных и приточно-вытяжных агрегатов, размер каждого из элементов вы можете указать сами.



После создания модели в проекте есть возможность её редактирования через само дополнение.



Align

Дополнение позволяет упорядочить марки элементов на виде по нескольким критериям. После установки инструмент можно найти на вкладке “Надстройки”.

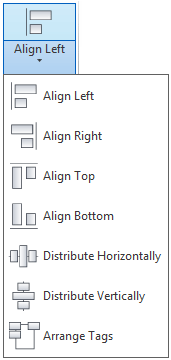

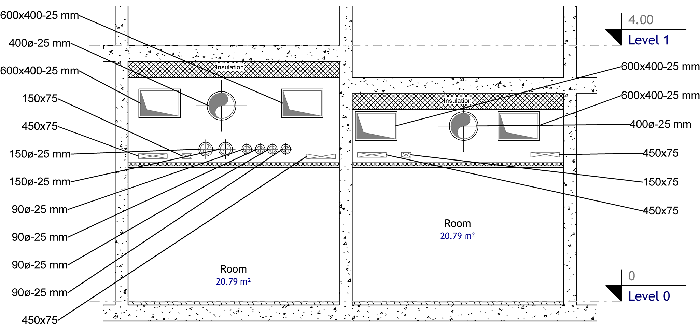

Варианты размещения марок понятно иллюстрирует выпадающий список дополнения. А вот пример того, что получается в итоге:





Данное дополнение разработано пользователем Troy Gates и находится на персональном блоге автора. Распространяется оно как архив с файлами, инструкция по установке на английском языке в архиве. После установки создаёт свою вкладку “BIM Consortium” на панели инструментов.
Автор предлагает 7 инструментов:
  1. Dependent Views – позволяет создать указанное количество зависимых видов из текущего.
  2. Dependent Views From Scope Boxes – позволяет создать зависимые виды на основе области видимости для любых созданных видов в проекте.
  3. Delete Views – позволяет удалить виды в проекте по нескольким критериям:
  • все планы (включая листы);
  • все виды, не размещённые на листах;
  • все кроме текущего;
  • содержащие часть названия по строке.
  1. Rooms To 3D Views – создаёт 4 3D вида помещений, размещённых в проекте.
  2. 3D Grids – позволяет создать сетки на 3D виде для выбранных уровней.
  3. Merge Text – позволяет объединить содержимое из разных элементов инструмента текстовые примечания в один.
  4. 3D Room Tags – позволяет создать марки помещения на 3D видах.


Дополнение от отечественного разработчика.
После установки дополнения создаёт свою кнопку на вкладке “Надстройки”



Создаёт общий параметр проекта “Толщина стенки воздуховода” и “Наименование воздуховода”. Заполняет численные значения в соответствии с приложением Л СП 60.13330.2012.

Так же на ресурсе Autodesk App Store можно найти массу других дополнений, призванных решать различные задачи, но это уже тема следующих обзоров.

До новых встреч, следите за обновлениями на сайте BIM2B.

Дмитрий Талалаев, эксперт BIM2B.
