BIMобзор #167 (51) - Вскочить в последний вагон

Выпуск BIMобзора №51 за период с 17 по 23 декабря 2018 года.

Внутри: расчёт стоимости BIM проектирования, легенда полов и другие трюки Revit, BIM 360 для чайников, облачный реал-тайм в браузере и "Монополия" в Revit (Dynamo)!


Авторская колонка

Я считаю, что последний гвоздь в крышку гроба BIM скептицизма был забит на прошлой неделе. 10 декабря 2018 года Председатель Комитета города Москвы по ценовой политике в строительстве и государственной экспертизе проектов В.В Леонов издал приказ МКЭ-ОД/18-56 «Об утверждении "Методических рекомендаций по расчёту стоимости проектирования при использовании технологии информационного моделирования, осуществляемого с привлечением средств бюджета города Москвы"» и таким образом узаконил новые нормы расчёта стоимости проектирования с применением технологии информационного моделирования осуществляемого с привлечением средств бюджета города Москвы

На что обратить внимание? И как BIM влияет на стоимость проектирования?
Во-первых, вот вам табличка:


В рекомендациях уже изменилось соотношение П к РД: не 40 к 60, а 60 к 40.

Далее, уровни проработки модели определяются как LOD 300 для П, и LOD 400 для РД, но согласно СП 333.1325800.2017 (см. Приложение А), а там LOD помягче, чем у наших западных коллег.

Далее, «Базовыми ценами Рекомендаций учтены и не требуют дополнительной оплаты следующие работы:
[…] создание плана реализации проекта; осуществление проверок моделей на соответствие требованиям заказчика к информационным моделям и плану реализации проекта; развертывание среды общих данных на мощностях генпроектировщика; формирование правил междисциплинарных проверок на коллизии; осуществление междисциплинарных проверок на коллизии; создание уникальных библиотечных элементов, необходимых для проектирования объекта; […]».

В общем – если работаешь с BIM – то полноценно.

Зато, например, армирование в 3D не входит в стоимость: «Базовыми ценами Рекомендаций не учтены и требуют дополнительной оплаты следующие работы:
[…] модель 3D армирования конструкций по разделу КЖ; модель сложных 3D узлов по разделам КР, КЖ, КМ; разработка модели окружающей застройки по предоставленным материалам; визуализация в трёхмерной модели сводного календарного плана по разделу ПОС; разработка строительно-монтажной модели […]».

Ну и по цене. Мне сложно оценить что-то самостоятельно, т.к. если сравнивать со «Справочником базовых цен на проектные работы в строительстве» за 2010 год, то поменялись единицы измерения, да и номенклатуру сложно сопоставить однозначно.

Соавторы документа (мои коллеги по Клубу BIM лидеров) сообщили, что в среднем стоимость проектирования увеличивается на 15%. Много это, или мало – вам судить.
Но я могу сказать точно – кто не успел – тот опоздал. У тех, кто «всё ещё в AutoCAD» есть последний шанс вскочить в последний вагон.
А что будет потом – читайте интервью с Дэвидом Филпом в прошлом BIMобзоре ;)



Revit: уроки и tips&tricks

На этой неделе рекомендую несколько статей Дэна Стайна:
«Creating Sloped or Slanted Walls in Revit» - про способы создания наклонных стен в Revit. Лично я пользуюсь стеной по грани.
«Creating a New Revit Central File - Two Ways with Different Results» – про 2 способа создания нового файла хранилища («сохранить как» и «Отсоединить от хранилища»).
«New Revit 2019 Sample File - Stair and Railing System Family Library» – Дэн нашел несколько файлов с системными семействами Revit в комплекте поставки… Это лестницы, ограждения, стены и проч… Я понимаю теперь, почему давно не находил таких файлов, хотя в ранних версиях Revit они были… посмотрите путь: C:\ProgramData\Autodesk\RVT 2019\Libraries\US Imperial\System Families
В общем, если они вам нужны – для русского Revit они лежат тут: C:\ProgramData\Autodesk\Libraries\Russia\Системные семейства – хотя на вид другие…
«Floor Finish Legend in Revit» – интересный метод формирования легенда полов с помощью Вариантов. Я не очень люблю это инструмент (просто обычно проектировщики не умеют с ним работать и страшно косячат), поэтому использую такой способ: один специальный план с несколькими зависимыми видами, обрезанными по квадрату по нужным типам полов. Хотя способ Дэна однозначно заслуживает внимания – меньше шанс на ошибку, не надо кучи видов, не нужен контроль (а вдруг в месте фрагмента вида изменился тип пола?)…


Если у вас проблемы с рендером в облаке Autodesk, почитайте статью «Revit 2018: Disabling Addins to Resolve Cloud Render Issue» – а вдруг решение там?

Дима Дронов продолжает писать видео по найденным косякам Revit. На этот раз проблема достаточно серьёзная – исчезли или поломались размерные цепочки:


И завершим всё очередной частью исследования Энди Милбурна: «Trimming the Edges»



BIM на практике

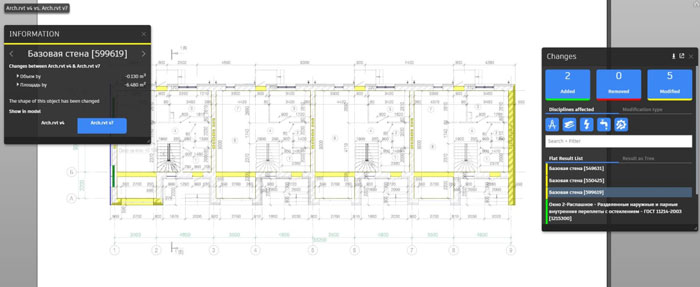

Альберт Сумин написал отличную статью про BIM 360, рекомендую: «Платформа Autodesk BIM 360: как организовать единую среду для проектировщика, инженера, подрядчика и заказчика»


Кстати, обратите внимание на версию вашего Revit. BIM 360 Design работает только с Revit 2019. Подробнее тут: «Autodesk Design 359 - Because it currently can't complete the circle».



AR, VR и realtime

Мы привыкли к реал-тайм визу, мощным компьютерам для него, экспорту в exe для заказчика. А что если скоро ничего этого будет не нужно, а виз будет облачным, а результат будет моментально отображаться прямо в браузере? Заинтриговал? Читаем: «CL3VER unveils real-time 3D cloud rendering technology».


И ещё про реал-тайм: «Tridify and Unity collaborate to bring BIM models into Unity game engine» – теперь в Unity легко загрузить любой BIM контент, используя конвертер от Tridify. Это бесплатно.



Технологии

На неделе у нас 2 обзора:
Неплохая мышь «Product Review: 3D Connexion - CadMouse Wireless» и отличная видеокарта: «Review: AMD Radeon Pro WX 8200».



API & DYNAMО

Монополия в Revit… интересно? Если да, не пропустите вебинар от EvolveBIM: «Monopoly in Revit - Showcasing the Power of Dynamo» (проёдёт 27 декабря).


И парочка статей от Таммика:
«Accessing Dimension Line Weight»
«Python Rotate Picked Around Bounding Box Centre»


BIM форумы

Cвежие решения с форума Autodesk за неделю:
Revit LT vs Revit (для КЖ, КМ)
Получение наименования двери по формуле
dynamo заполнение параметров для спецификации
Площадь пола
Вопрос к экспертам по разделам КЖ, КМ
Удаление нескольких фильтров одновременно
Как почистить в выпадающем списке помещения которых уже нет в проекте
технологические трубопроводы
Aveva E3D и Revit
Revit КЖ. Как изменить округление в ведомости деталей?



Новинки и обновки

Снег идёт, снег идёт, скоро-скоро новый год! Всех с наступающими праздниками!

А 31 числа под ёлочкой ищите последний в году BIMобзор ;)


Вот, в общем-то, и все!
