BIMОБЗОР #290 (18) – БЛИЖЕ К ЗЕМЛЕ
Выпуск BIMобзора №18 за период с 26 апреля по 2 мая 2021 года.
Внутри: программы для работы с генпланом в Revit, московские требования к подрядчикам при работах в BIM на госзаказе появятся к ноябрю, обновление шаблона и плагина ITV ToolsBIM от Рубикон, семейства опор от Муратова, новинки и роадмап Advance Steel 2022, BIM-марафон от Аскон с кейсами внедрения Renga, TestFit для генерации застройки в действии, генеративный дизайн для рандомной разрезки витража в Revit.
Авторская колонка
Как легко можно понять из названия этого обзора, мы поговорим про плагины к Revit, позволяющие работать с рельефом, дорогами и т.п. – одним словом, для работы с генпланом.
Так совпало, что сразу двое известных блоггеров завели разговор на тему плагинов для генплана в Revit.
Дэн Стайн на этой неделе написал про плагин FOREground от Parallax team в обзорной статье «Revit 2022, with Civil 3D and Infraworks, for Civil and Site Design»
Интересный плагин, хотя и в бете на текущий момент. Но то, что в авторах находится небезызвестная Lauren Schmidt (блог LandarchBIM), говорит о том, что разработчики хорошо представляют потребности проектировщиков.
На второй плагин навёл Алексей Борисов, он тестирует его уже пару недель и делится мыслями с разработчиками. Плагин можно скачать здесь «Environment»:
А вот промо с официального канала. Там же можно посмотреть плейлист с возможностями программы.
Кстати, Алексей планирует снять обзор плагина на русском, так что следите за новостями.
Ну и нельзя не отметить всем известный, но не самый удачный плагин Site Designer for Revit. Если вы не в курсе, что это такое – вот обзор (не самый полный, но youtube в помощь):
Официально:
«Москва определила требования к подрядчикам при работах в BIM на госзаказе».
«… нам надо создать понятные и приемлемые для компаний «правила игры» которые будут реализовывать ТИМ-проекты», – отметил руководитель Департамента градостроительной политики города Москвы Сергей Лёвкин.
«Работу по созданию нового порядка действий предполагается разбить на три этапа. Во-первых, будут разработаны квалификационные требования для таких строительных компаний. Во-вторых, эти требования будут переданы в СРО и общественные объединения на обсуждение. На третьем заключительном этапе будет сформирована законодательная основа для применения этих требований», – добавил он.
Работу по подготовке требований планируется завершить к ноябрю 2021 года, чтобы затем включать их в контракты на проектирование и строительство бюджетных объектов
«Единый госзаказчик в строительстве опубликовал карту с переданными ему объектами»
На стартовой странице сайта размещены объекты строительства и реконструкции, которые разделены по федеральным округам с разбивкой по отраслям: образование, здравоохранение, спорт, культура и другие. Если начать суммировать все объекты и графики рисовать, получается занятная картина:
Как видно, с гигантским отрывом лидирует спорт. Нужно ещё больше стадионов и спортивных арен, так победим. А образование на последнем месте, где ему и место (сорри за каламбур).
Кстати, указано всего 88 объектов. Где ещё 33, и какого такого они назначения – про то нам неведомо. Возможно, у разработчиков сайта туго с арифметикой. Но оно и неудивительно в свете вышеизложенного )))
Интересный и важный документ принят и скоро вступит в действие: «1 июня вступает в действие новый ГОСТ Р ИСО 6707-1-2020 “Здания и сооружения. Общие термины”»
Принятие данного ГОСТ Р позволяет улучшить обмен информацией в области проектирования в строительной промышленности разных стран, выполнение и техническое обеспечение строительных работ в рамках отраслей промышленности этих стран. Его использование при разработке других стандартов помогает гармонизировать и обеспечивать базис для отраслевой терминологии.
В стандарте приведены иноязычные эквиваленты стандартизированных терминов на английском (en) языке, а также формулировки терминов, принятых в Соединенных Штатах Америки (US), Великобритании (GB), Австралии (AU), Малайзии (MY).
Только мне стоило посетовать на отсутствие научных изысканий в отрасли, как «Минстрой утвердил программу прикладных научных исследований на 2021 год» (но я тут не при чём, если что 😉
Revit: уроки и tips&tricks
Рубикон обновил шаблон Revit от ITV по слаботочным системам, а заодно и плагин ITV ToolsBIM. Длинный вебинар с демонстрацией новинок вы можете посмотреть на их канале: «Вебинар «Моделирование слаботочных систем в Revit». Обновления Шаблона и ITV ToolsBIM version 2.0».
Новое в шаблоне:
- Проектирование новых разделов: СКУД, СОУЭ, СОТС
- Семейства СКУД
- Семейства СОУЭ
- Новое оборудование Рубикон под СП484
- Моделирование кабеленесущих систем (кабель-канал, гофрированная труба)
Новое в ITV TOOLS BIM
- Автоматическая расстановка семейств оборудования СКУД для оснащения двери по выбранным УГО
- Настройка оборудования по умолчанию и параметров его размещения на двери
- Автоматическое определение местоположения оборудования
- Автоматическое заполнение параметров в оформленных листах проекта
- Пакетный печать листов в pdf
- Экспорт выбранных ведомостей Revit в Excel
- Нумерация элементов в цепи прибора по траектории линии
- Ручная нумерация
Вадим Муратов разработал семейства опор для трубопроводов: «Revit-библиотека: скользящая опора Т13 по серии 4.903-10».
А Энди Милбурн продолжает оцифровку своих методичек по постройке зданий в Южной Африке и исследование кладки с помощью Revit:
Non-Revit
Что нового в Advance Steel 2022 и какие планы на этот продукт у Autodesk, вы узнаете из статьи: «What’s New in Advance Steel 2022 and Public Roadmap Update». А вообще, продукт развивается, и приятен общий курс Autodesk на формирование дорожной карты за счёт Idea Station и пользовательского голосования.
И к будущим мероприятиям. Компания Аскон проводит BIM-марафон, чтобы продемонстрировать кейсы успешных внедрений Renga.
- 18 мая, вторник – День 1. Технологии информационного моделирования в гражданском строительстве
- 19 мая, среда – День 2. Технологии информационного моделирования в промышленном строительстве
BIM

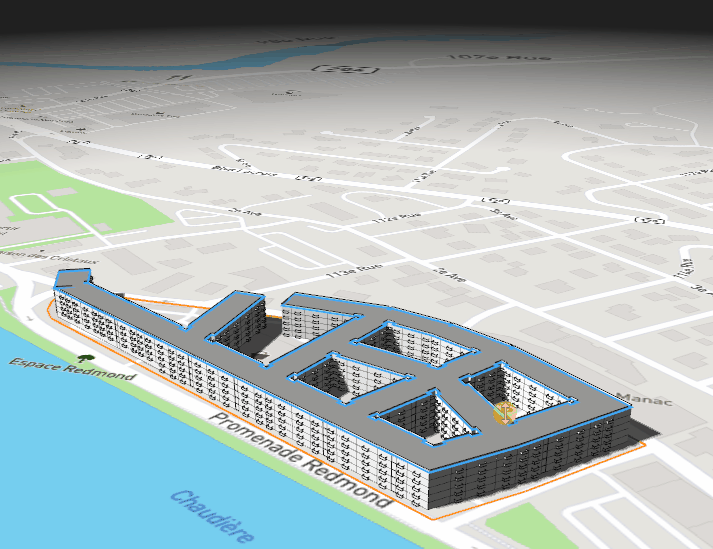

Если вы ещё не смотрели видео Revit Pure про TestFit – обязательно посмотрите и заодно почитайте статью «9 Steps to Generate a Feasibility Study Using TestFit».
И анонс очередного вебинара от Revit Pure: «Revit Pure Live #011 – Decoding BIM For Owners with Olivier Pellerin».
Если хочется чего-то более близкого к нашим реалиям – смотрите очередной стрим «команды Канивца» в новом формате: «Revit In UA Realtime , 2021#01(001) – Autodesk , Revit 2022 , BIMINUA».
API & Dynamo
Sixtysecondrevit пишет про генеративный дизайн в практическом применении: «Random Façade with Generative Design in Revit».
И тут же предлагает пройти опрос про применение генеративного дизайна от Autodesk: «Survey for Generative Design in Revit» (не более 5 минут).
Далее для тех, кто всерьёз занимается или планирует заниматься цифровыми двойниками: Кен Уолмсли рассказывает про интеграцию Hyperion в Dasher: «Integrating Hyperion sprites into Dasher».
И ещё анонс семинара Кена на AU 2021 на ту же тему:
«My AU 2021 class proposal on integrating Hyperion with Dasher».
