AUTODESK REVIT 2017.2 – ВАЖНОЕ ОБНОВЛЕНИЕ ИЛИ ЭКСПОРТ ФАСАДОВ В ЦВЕТЕ!
Итак, несколько дней назад вышел Revit 2017.2 – очередное обновление функционала в старом формате. Мы всё ближе к возможностям Revit 2018, на этот раз обновления касаются экспорта в DWG, в общем – Autodesk починил то, что поломал в Revit 2013!
Что нового в Revit 2017.2? Немного, выделим самое важное (цитаты из справки)
1. Экспорт цветов фона для образцов штриховки в форматы DWG и DXF: чтобы содержимое файлов DWG и DXF было удобным для восприятия, можно задать сплошной цвет фона для образцов штриховки.
Как это происходит? Вы указываете фон и его цвет в насктройках штриховок при экспорте:

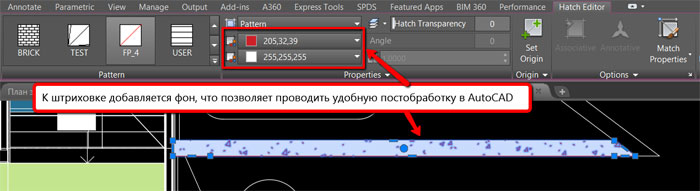

А затем можете более гибко работать с полученным DWG файлом:
2. Экспорт цветов материала в файлы DWG, DXF и DGN: для получения более точных цветов в исходной модели при экспорте в форматы DWG, DXF и DGN теперь можно указать значения RGB, соответствующие цветам материала, назначенным для образцов поверхности объектов.
Это то самое, чего так долго ждали! В Revit 2017.2 появился корректный экспорт цветов фасада в DWG! И даже без использования сплошной заливки!
Вот вам для затравки, никаких переопределений видимости на виде!

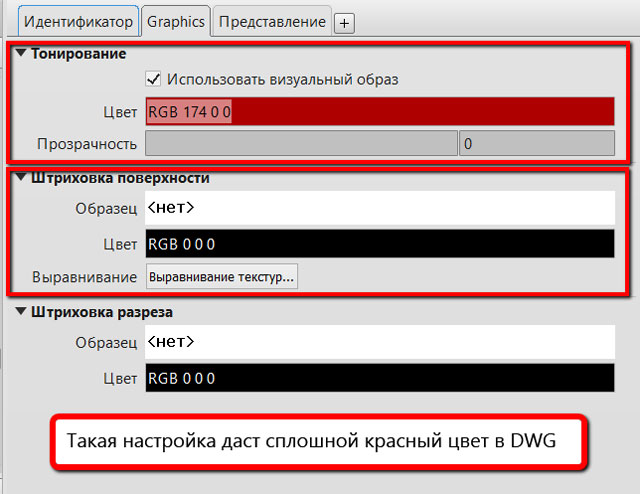

Итак, чтобы настроить экспорт в DWG, нужно чтобы у материала был настроен цвет тонирования и не было штриховки поверхности:

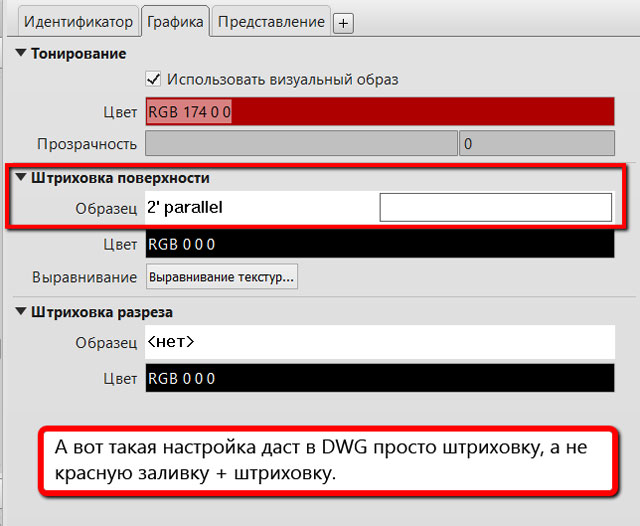

Если вы не сбросите штриховку поверхности, то при экспорте будет отображаться именно она, а не цвет из тонирования.

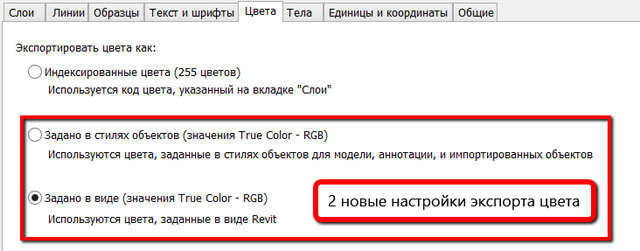

И естественно, надо указать при экспорте правильную настройку цвета. Обратите внимание, теперь их не 2, а 3!
Круто? Лично мы давно этого ждали!
