BIMОБЗОР #102 (37) — AUTODESK RECAP PHOTO, DYNAMO И ЗЕМЛЕТРЯСЕНИЕ В НЕПАЛЕ

Представляю вам тридцать седьмой в этом году выпуск BIMобзора, в котором вы найдете все интересные статьи на тему BIM / Revit / Dynamo за период с 11 по 17 сентября 2017 года.

В этом обзоре рекомендую: визуализация в Revit, свежие трюки Revit, Autodesk Recap Photo, вебинар по Revizto, Revit + Dynamo для усиления домов в Непале.

Revit: уроки и tips&tricks

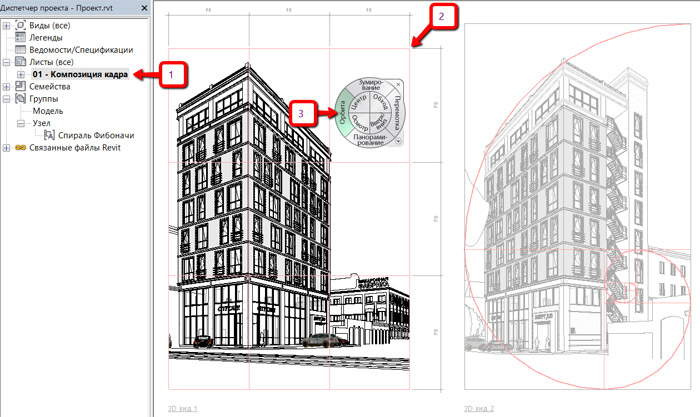

На прошлой неделе BIM2B опубликовал первую часть цикла статей про визуализацию в Revit 2017: «[Визуализация в Revit] #1. Композиция и приёмы построения кадра»

Для создания привлекательной для заказчика картинки, кто-то работает только с 3dsMax, кто-то использует Enscape / Lumion… А вот Алексей уже лет 9 визуализирует свои проекты в Revit. Его опыт и найдёт отражение в этом цикле. Кстати, вот одна из недавних работ Алексея:

Неожиданное продолжение тема рендеринга нашла в вебинаре Дэна Стайна «Free Webinar: «Revit Rendering with Dan Stine — Materials and Lighting» presented by ArchVision» (по ссылке длинный вебинар на английском).

Для инженеров (и не только) будет полезна статья Александра Канатова «Точка расчета площади в спецификации и создание задания на электроснабжение». В ней идёт речь о свойстве большинства семейств — «Точка расчета площади». Внимательные читатели обзоров помнят про нее (например, тут: «Using the Room Calculation Point to enable schedules and dRofus»)

Далее у нас два очень хороших приёма работы.

Первый приём я использую ну просто ооооочень давно, и называю его «выделение из-под спецификации», т.е. я выделаю элементы, создавая на них спецификацию. Именно про это пишет Люк Джонсон в статье «How To Select All Types of All Curtain Walls at Once in Revit»

Второй приём – размещение планов на одном и том же месте на нескольких листах. Я использовал для этого сетку направляющих, но Джеффри пошел дальше и «подрезал» сетку до одного квадрата… в общем – посмотрите видео:

https://youtube.com/watch?v=0norerWbWYE%3Frel%3D0%26start%3D90

Несколько полезных статей от Дэна Стайна:

«Custom Curtainwall and Types» — статья про витражи, но примечательна она одной простой идеей – трюком по использованию вариантов. Обязательно почитайте, это очень классная идея!
«RFO Benchmark; Revit and Hardware Speed Test» — бенчмарк тест производительности Revit на вашем компьютере. Полезная штука, BIM менеджеры, возьмите на заметку!
«Templates and Families Not Installed» — статья про настройку пути к библиотеке семейств и шаблону. Полезными будут ссылки на стандартные библиотеки в Revit, их можно скачать с сайта Autodesk (AKN)…

Just shut up and do BIM пишет про проблемы с внешним видом чертежей при переключении языка интерфейса Revit: «Daily WTF – continued…». Я тоже с таким сталкивался, вся проблема в фильтрах вида для разрезов, при смене языка название «разрез» меняется соответственно и фильтр перестаёт работать, поэтому нужно фильтровать не с «равно», а с «содержит»:

В завершение – ссылка на вторую часть статьи про Revit lookup tables: «Lookup Tables and You – Part 2 – Improving Your Workflow».

Первую часть статьи и ссылки на статьи Талалаева на ту же тему (но на русском) вы найдете в предыдущем BIMобзоре.

BIM в теории

Люк Джонсон пишет о Autodesk Recap Photo – новом инструменте, который пришел на смену 123Catch и является частью Recap Pro: «Recap Photo Application Released and Included With Recap Pro Subscription»

https://youtube.com/watch?v=jups9i9fKvQ%3Frel%3D0

Хотите узнать больше? Читайте, тут детали и еще больше видео: «Introducing ReCap Photo»

Дэн Стайн на днях проводил вебинар по Revizto, а теперь опубликовал его запись: «My Revizto Webinar Recording»

https://youtube.com/watch?v=AFZnOe14i6o%3Frel%3D0

Isicad опубликовал анонс одного из тех докладов на AURU2017, на которые я постараюсь попасть: «На Autodesk University Russia 2017 покажут, как извлечь выгоду из BIM-модели на стадии эксплуатации».

Тема BIM в эксплуатации на рынке сейчас представлена всего у нескольких компаний, и любой опыт тут весьма полезен.

BIM на практике

Очень вдохновляющая статья: «Dynamo in Nepal: The power of making everything with Autodesk tools» — рекомендую к прочтению. Она о том, как несколько человек за 2 недели фактически «на коленке» создали технологию, которая позволяет быстро проводить обследования пострадавших от землетрясения в Непале жилых домов, а самое главное – подбирать вариант реконструкции (усиления).

Реализовать такой техпроцесс удалось в связке Revit + Dynamo (ребята создали шаблон типового дома и прикрутили скрипты, выполняющие несколько проверок… просто, как я и люблю).

API & DYNAMО

На неделе у нас снова негусто…

Итак, bimextension запостили скрипт, который подготовливает модель для экспорта в COBIE – заполняет параметр «COBie.Component.Space» данными из номера пространства для всех элементов внутри пространства, даже для тех, которые находятся за потолком: «Dynamo graph to push space data into Cobie.Component.Space including elements above the Ceiling (MEP)»

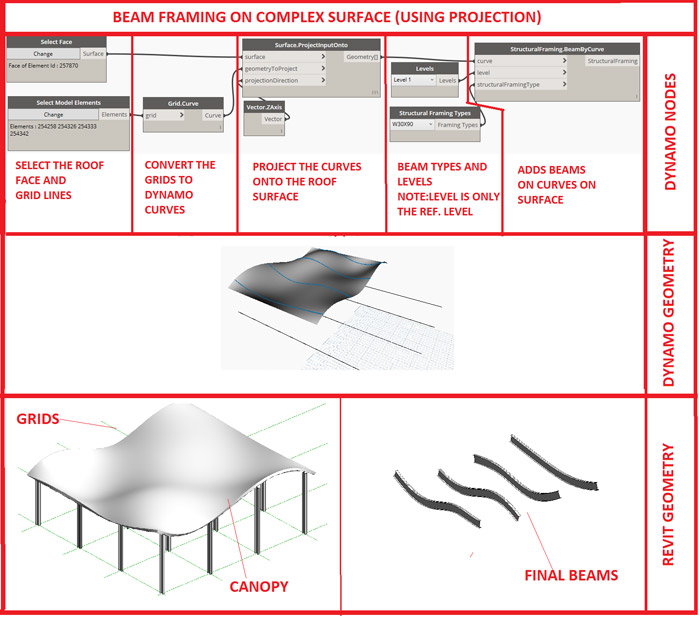

Марселло разработал скрипт, который размещает балки по сложной поверхности: «Place Structural Framing on Complex Surfaces in Revit Using Dynamo»
