BIMОБЗОР #194 (26) – БУДЬ ПРОЩЕ!
Выпуск BIMобзора №26 за период с 24 по 30 июня июня 2019 года.
Внутри: почему стоит избегать супер-семейств, работа со стадиями и зонами, политика лицензирования Autodesk, BIM сметы, Oculus Rift S, акустика в Dynamo и пара кейсов применения FORGE
Авторская колонка
Хочу написать банальную, но правильную мысль: не создавайте суперсложных семейств там, где достаточно простых.
Тему подсказал мне «памфлет» от Revit Pure про моделирование дверей: «12 Tips To Master Revit Door Families» – в статье все советы верные, но один вернее всех: Avoid Super-Families (избегайте супер-семейств).
И цитата по статье: If you download door families on random BIM and vendor websites, you are likely to get garbage, over-modeled super-families. A “super-family” means that there is a lot of customization options that can be activated by checking some parameters. The problem is that these families are often very heavy and will slow down your model performance. They also have a ton of parameters that will poison your model.
Поймите меня правильно – я не против сложных семейств. Иногда они нужны. Но не стоит создавать их там, где достаточно простых. Особенно – для массовых объектов.
Чаще всего есть 2 пути усложнения семейства – избыточная детализация и избыточная параметризация.
- Избыточной детализацией грешат семейства производителей, поскольку заплатить XXX денег за условный кубик, слегка похожий на их оборудование (как раз тот уровень детализации, который нужен проектировщику) они просто не могут. И начинается… от вставки геометрии из Solidworks / Компас / Inventor / 3ds MAX до «упоротого» моделирования в чистом Revit (включая фаски, резьбу на болтах и пружины… В итоге семейства весят 5+Мб и размещение пары десятков таких элементов в проекте наглухо вешает модель. “А что, зато красиво!”
- Избыточной параметризацией грешат продвинутые пользователи / BIM координаторы. Например, крутая же тема – универсальное окно, и чтоб створок можно было сделать от 1 до 10, и чтоб у каждой открывание настраивать, и ручку, и вложенный подоконник, и отлив, и откос, и … А потом любое изменение типоразмера такого окна также вешает модель надолго. Не говоря о времени обновлении такого семейства в проекте (если нашёл ошибку, а это неминуемо).
Это тонкая грань, сложное решение – создать простые семейства (но много) или универсальное (но одно). И проектировщик, достигший наивысшего уровня Revit-дзен, выберет именно простоту.
Revit: уроки и tips&tricks
Статья про работу со стадиями и планами зонирования: «Revit: Phasing Area Plans».

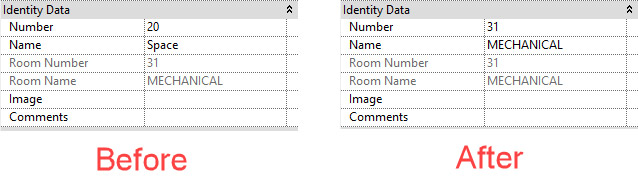

«Space Name Update to Room Name» – статья про инструмент, который и так знают все инженеры – Space Name (Utility). Или не все? Если что, это про обновление имён и номеров пространств по помещениям из связанной модели.

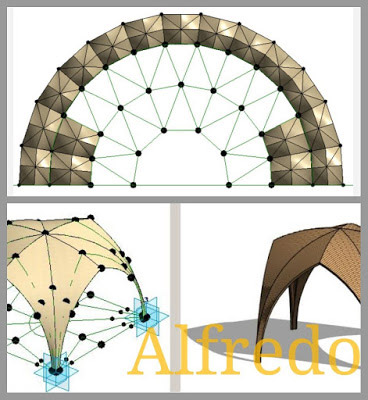

И парочка постов от Энди Милбурна про создание модели Нотр-Дам-де-Пари:
Non-Revit
Интересная новость от Сергея Волкова: «Autodesk больше не будет выдавать коды активации старых версий». Процитирую автора:
Начиная с 31 августа 219 года Autodesk больше не будет выдавать коды активации для версий с 2013 года и ранее.
Старые версии будут работать как раньше, но после обновления оборудования или операционной системы возможны сбои.
С марта 2021 года Autodesk запретит активацию программ без политики жизненного цикла. То есть коробочные бессрочные версии нельзя будет активировать еще раз.
BIM в теории
Статья про некоторые улучшения в BIM 360: «3 RFI Improvements That Strengthen Construction Project Management In The Field».
BIM на практике

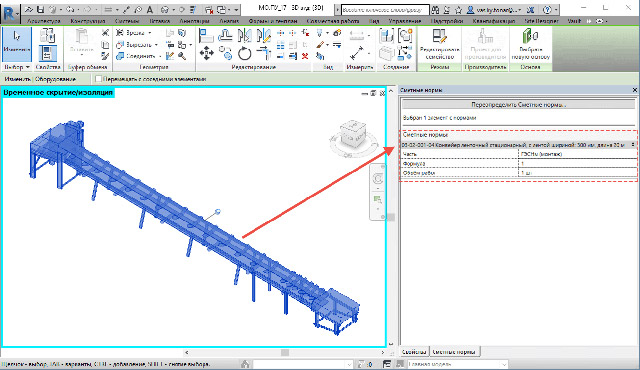

«Точные сметные расчеты в промышленном проектировании. Опыт успешного применения программы 5D Cмета во ВНИИ Галургии» – реальный кейс внедрения «BIM смет» – пока достаточно редкая история, но рынок уверенно движется в этом направлении. И в подтверждение этому – другая статья от разработчиков другого сметного продукта: «Бюджетирование строительства и подготовка проектного финансирования с применением BIM и календарно-сетевого планирования».
AR, VR и realtime
«Oculus Rift vs Rift S: Should You Upgrade?» – отличная статья про сравнение двух недорогих гарнитур от Facebook.
API & DYNAMО
Статья от Волкова из серии «хвастаюсь» (без скрипта) – «Флажок слоев стены в Revit» – реализация флажка ОК, а что делать, если у меня псевдо-многослойная стена (несколько объединённых стен) для отделки – несущей части – фасада? Вот ни у кого не видел такое решение )

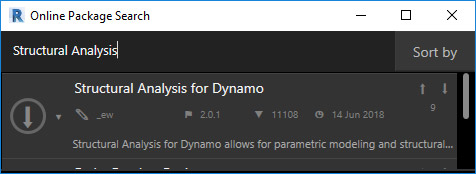

Dynamo для Revit-Robot: «Portal Frame with Structural Analysis for Dynamo Package – Part 01».

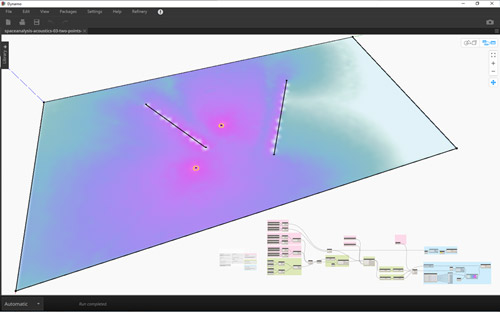

«Say what? Acoustics in Space Analysis?» – интересная тема про акустический расчёт в Dynamo. Конечно, не точный, а очень грубый – только для того, чтобы выбрать – какое из нескольких сотен решений лучше (для GD, вы правильно прняли).
Парочка статей от Таммика:
«Room Closed Shell DirectShape for Forge Viewer»
«Accelerator, Dash Pattern Fix, Rotation and Phase»
FORGE
Autodesk давно публикует кейсы своих клиентов по работе с FORGE. Их всегда интересно читать – именно они дают представление о возможностях платформы.
«Forge provides window into quality» – про то, как не тратить 3 месяца на обновление каталога окон.
«Using Forge, VINCI Facilities provides building operators with real-time facility visibility, helping them address issues as much as 30% faster» – FORGE Viewer как основа для платформы цифровых двойников.
BIM форумы
Несколько решений с форума Autodesk:
- Файл общих параметров для разных версий Revit.
- внешняя ссылка графика
- Допуск в размерном стиле
- Соединение системы модели с системой из связанного файла
- Копирование объекта с вырезанными отверстиями
В заключение
График курсов BIM2B на июль
- Разработка инженерных разделов ОВ и ВК в Revit MEP – 8 – 12 июля
- Разработка разделов ЭО и СС в Autodesk Revit + BIM Electrical Design – 15 – 19 июля
- Autodesk Revit. Разработка архитектурного проекта – 29 июля – 2 августа
Подписывайтесь на мои BIMобзоры и оставайтесь в курсе всех новостей и лучших BIM практик!
