ЕЖЕНЕДЕЛЬНЫЙ ОБЗОР BIM БЛОГОВ #45 (32)
Представляю вашему вниманию 32 в этом году BIMобзор.
Все самые интересные материалы за неделю с 8 по 14 августа 2016 года.
В Рио Олимпиада, а у нас – свои дисциплины и рекорды! Золотые медали BIMобзора получают:
— Швгений Ширинян со статьёй про топоповерхность в Revit
— Алексей Борисов с построением свода в Revit
— Михаил Мень c новостью про обязательный BIM в госзаказах в 2017 году
— Антон Лоцманов со скриптами Dynamo
— DynamoBIM.RU, которому на этой неделе исполнился 1 год!
Revit: уроки и tips&tricks
В Рио олимпиада, и мы решили не отставать. Проведем марафон! Марафон «косяков» Revit ))
Лидирует статья Евгения Шириняна «Revit Toposurface — Опасные неточности».
Евгений проанализировал работу Revit с топоповерхностями и нашел серьезные отличия, при определенных условиях вы можете ошибиться с посадкой здания на несколько метров!
Вот видео Евгения.
В конце статьи Евгений предлагает решение:
«Ссылка из видео на очень интересный класс AU про взаимодействие C3D и Revit:
Can’t We All Just Get Along? Advanced Workflows Between Revit and AutoCAD Civil 3D
Авторы предлагают просто значительно увеличить количество точек в C3D и тем самым предоставить Revit меньше выбора при триангуляции.»
Если кто-то знает более изящное решение – делитесь в комменариях!
Продолжаем марафон «косяков» Revit )) Второе место – Дмитрий Дмитриев с постом «Revit 2017 — Ошибка расчета длины ограждения»

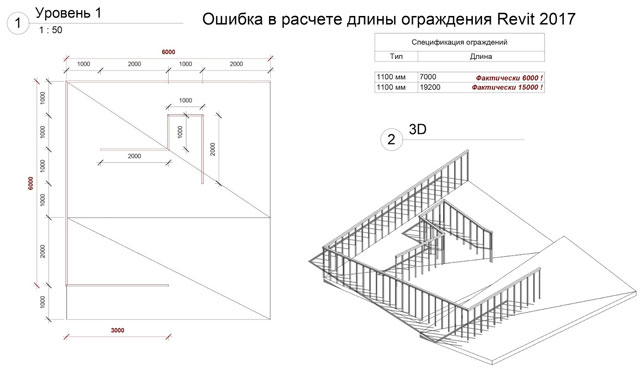

Дмитрий обнаружил, что если ограждение разместить на «ломаной» плите перекрытия, а потом изменить его, то параметр «Длина» ограждения не меняется, что приведет к ошибкам в спецификации!
Я проверил, все именно так, как описывает Дмитрий. Не помогает ни смена основы, ничего. Реально косяк, который срочно нужно исправлять разработчикам.
На почетном третьем месте Джэй Полдин (Revit in plain English) со статьей «Revit 2017 Content Not Installed Correctly». Он пишет, что Revit 2017 устанавливает старый контент (для 2016 Revit). В статье приводится инструкция по установке корректных библиотек, инструкция от саппорта Autodesk. Она весьма длинная… снести старый контент, установить новый под учёткой Администратора… уф… это ж сколько нужно сделать, чтоб исправить чужие косяки!
Вторая олимпийская дисциплина – «Трюки Revit». Тут также есть своя тройка победителей:
Первое место – Алексей Борисов с видео «Dome arch — Построение стен на гранях свода». Алексей строит свод в Revit с помощью формообразующей и стен по грани.

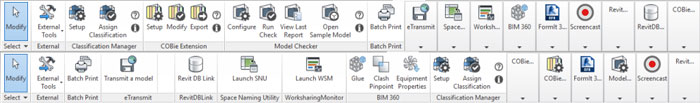

На втором месте прочно обосновался Джэйсон (RVIT). Он придумал, как изменить порядок плагинов на панели Add-in (Надстройки). Оказывается, для этого достаточно их переименовать! Подробности в статье «Revit Add-in Order».
На картинке панель плагинов до и после изменения. Круто!
На третьем месте — Стив Стэффорд. Он задается вопросом: как быстро подрезать связанный файл Revit в 3D? Обычно для этого используют Coins AutoSection Box или инструмент «Рамка выбора», но со связанными файлами они не работают!

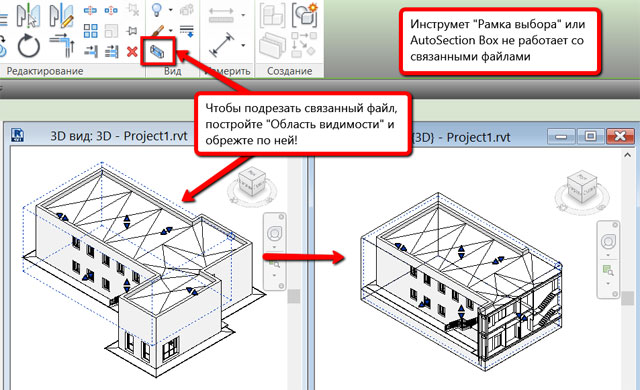

В статье «Selection Box and Linked Models» Стив предлагает простое решение: использовать инструмент «область видимости»! Я решил сделать этот трюк более наглядным 😉
И несколько атлетов, выступивших вне основной программы:
Мэтью Миллер (Revittizze) снова пишет про группы, на этот раз – настройки групп для многоэтажного применения. «Space Group Attachments». Помните, все стены должны быть «неприсоединенными»!

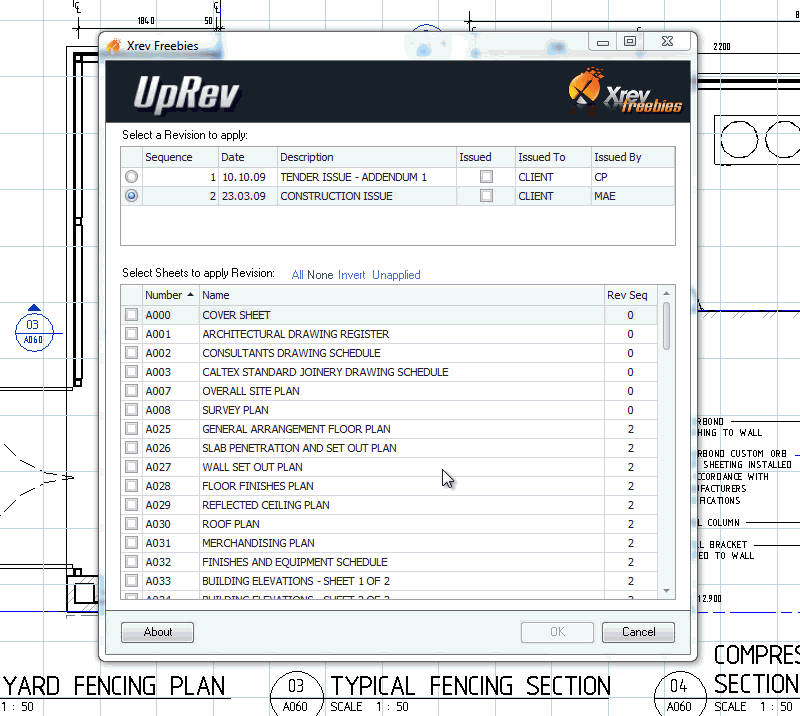

Если вы ведете лог изменений (ревизий) в файле Revit, и вам нужно указать, что изменение есть на нескольких листах, вам придется делать это на каждом листе независимо. Это утомляет Джэя Полдина (Revit in plain English), и он нашел плагин, который делает это одним кликом! Подробности в статье «Useful, Free Revit Plugin: Apply Revisions to All Sheets»
А вот сам плагин (бесплатный!): Xrev Freebies Suite
И еще один атлет, выступающий под флагом LinkedIn: Paul Aubin в статье «Add choices to your Revit families with Family Type Parameters» рассказывает о том, как добавить параметр выбора типоразмера вложенного семейства. Разжёвано, подано более развернуто, чем у меня в статье «Параметризация вложенных семейств Revit»!
За ссылку спасибо Егору Глебову.
Для самых маленьких

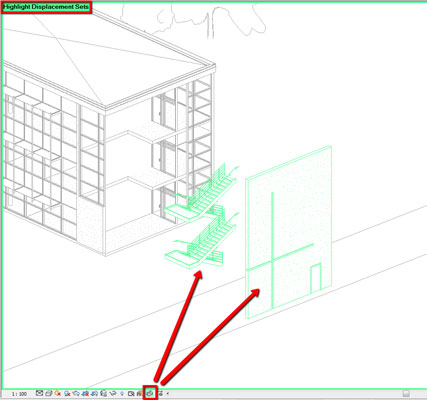

В соревнованиях юниоров сегодня уверенно побеждает Филип Чан со статьей про кнопку «Выделить наборы смещения» («Highlight Displacement Sets»). Целая статья про одну кнопку, Кэп!
«Highlight Displacement Sets in Revit 2017»
BIM в теории
В этой дисциплине бесспорный лидер – глава Минстроя Михаил Мень.
Вот, что он заявил на панельной дискуссии, посвящённой вопросам внедрения BIM-технологий в рамках Всероссийского Дня строителя:
«В течение пяти лет на информационное моделирование может быть переведено 50% госзаказа в строительстве на всех уровнях бюджетной системы, а уже в 2017 году часть государственных заказов будет исполняться с обязательным применением этой технологии.»
Всю новость читайте на сайте Минстроя: «В 2017 году ряд госзаказов в строительстве будет исполняться с обязательным применением ВIM-технологии».
API & DYNAMO
В троеборье автоматизации лидирует Антон Лоцманов (legantmar) с двумя разработками:
Работа со спецификацией Revit — добавление столбцов, настройка ширины, фильтры, размещение на листе…
Watch Dynamo BIM Revit — отображает нужные данные по объекту #Revit и позволяет скопировать их в буфер одним кликом!

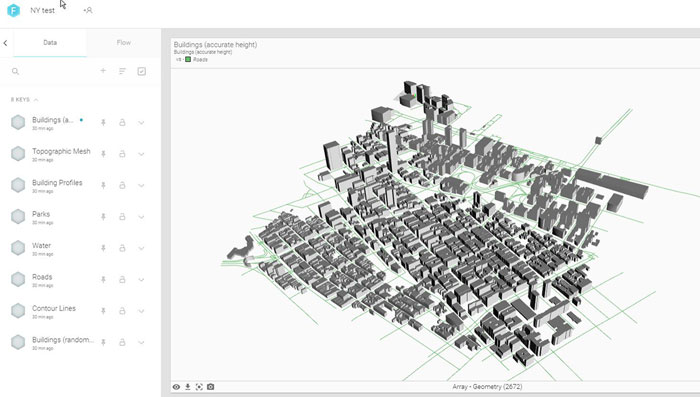

Пол Винтор (parametric monkey) со статьей «Flux Site Extractor» занимает второе место. Site Extractor позволяет получать данные из Open Street Map, чтобы потом использовать их в Dynamo или Grasshopper.
И на почётном третьем месте Светослав Нинов с видео о применении Dynamo для Advance Steel!
А вот Arka Roy дисквалифицирован за репосты. А жаль, ведь видео из статьи «The Revit & Sketchup users can apply flux to integrate excel data with Revit & Sketchup models» заслуживает внимания.
Итак, как связать Revit и Excel с помощью Flux?
BIM форумы
Дестяка лучших тем с форума Autodesk Discussion Groups:
- Revit Ideastation. Закрытие раздела
- Копировать сборку из проекта в проект с видами
- Построение стен на гранях свода
- Долгая обработка изменений в модели ревит
- Баг с печатью вложенной типовой аннтоации
- Экспорт NWD в FBX
- Подложка в разрез
- При печати в дпф на листе только аннотации
- Напольные покрытия
- BIM — это проектирование или IT?
Новинки и обновки
И напоследок тройка лучших новостей:
- Первое место: DynamoBim.ru исполнился 1 год! Искренне поздравляю Антона Лоцманова, Хасана Мамаева, Александра Попова, Дмитрия Дронова, Алексея Лобанова и других активистов Сообщества Dynamo в СНГ!
- Второе место: Вышла новая версия real timw render для Revit — Enscape Version 1.6.0. Качаем тут (триал 14 дней, потом платная и недешевая)
- Третье место делят «IFC for Revit 2017 v17.2.0 and 2016 v16.5.0 Download Links» — обновление плагина для экспорта в IFC для Revit и «COBie for Navisworks tool now updated!» — обновление плагина для экспорта в COBiE для Navisworks.
Вот, в общем-то, и все!
Подписывайтесь на мои BIMобзоры и оставайтесь в курсе всех новостей и лучших BIM практик!
