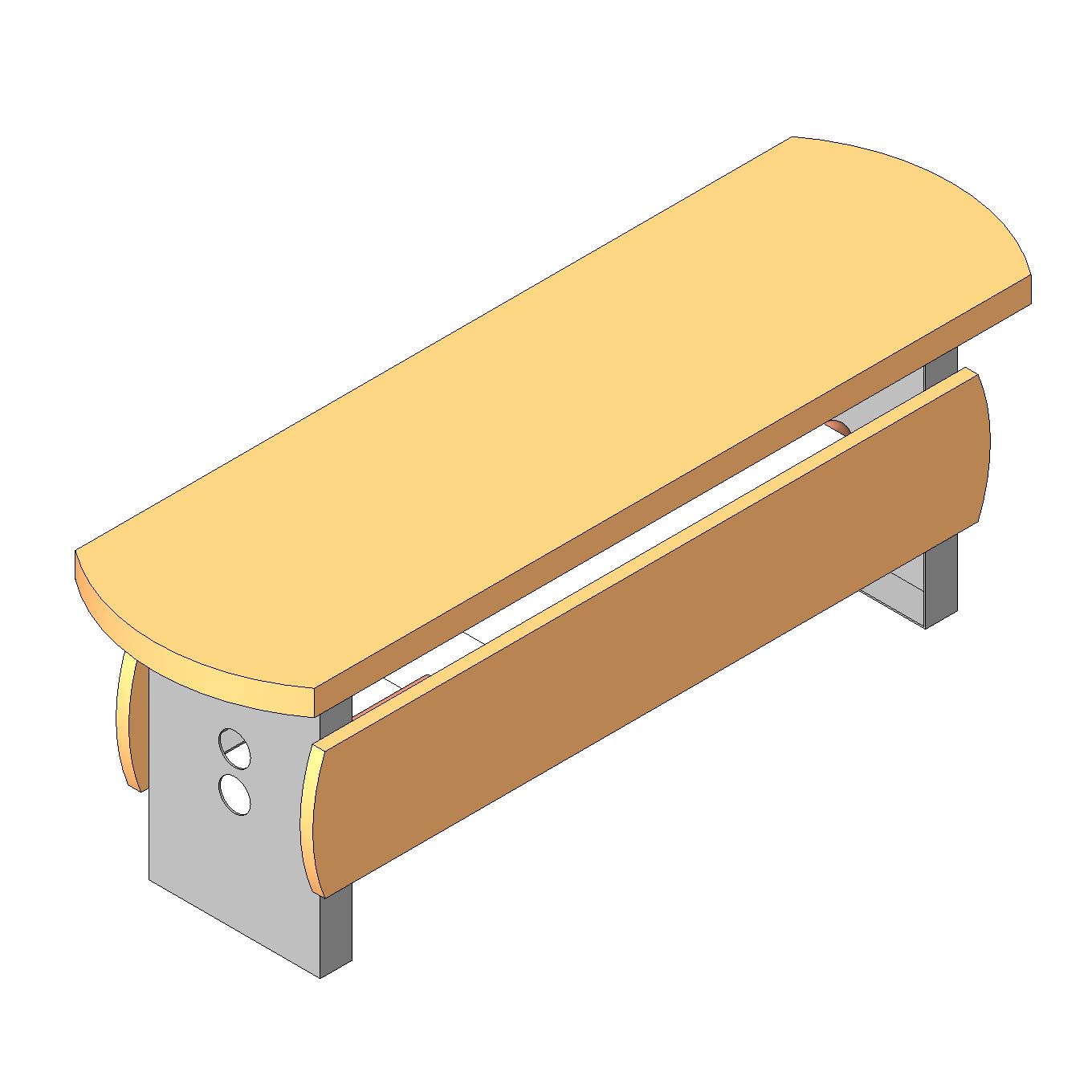

Конвектор напольно-настенный замкнутый серии VITA Bench – многофункциональный отопительный прибор с естественной конвекцией. Используется для обогрева и отдыха в прихожих, раздевалках, зимних и детских садах. Скамья с элементами из ЛДСП и натуральных пород дерева доступна в 6 оттенках.

Версия Autodesk Revit: 2019;
Версия ФОП: 2019.
Семейство выполнено в двух уровнях детализации (присутствует УГО).
Габаритные размеры:
Длина: 1000, 1200, 1400, 1600, 1800 мм;
Ширина: 300 мм;
Высота: 350 мм.

Параметры эксплуатации:
• Теплоноситель вода или незамерзающие смеси;
• Максимальная температура теплоносителя 130°С;
• Максимально допустимое давление 1,6 МПа;
• Диаметры подводящих отводящих патрубков G 1/2» (внутренняя резьба);
• Монтаж напольный.

В данном разделе размещены параметрические BIM-модели конвекторов TECHNO VITA BENCH и инструкция по работе с ними.
