Закладные детали группы 7: МН701-795

Детали

Шаблон

КЖ
Версия ПО

2021, 2022
Платформа

Revit
Автор

Анастасия Кравцова, Сергей Ковылин
Тип лицензии

Для физических лиц, Для юридических лиц

Артикул: Н/Д Категория: Метка:

Комплект закладных деталей группы 7: МН701-795

Закладные в виде рамок для обрамления прямоугольных и круглых проемов.

Полностью параметрические семейства выполнены в категории несущая арматура по серии 1.400-15 в.1.

Состав комплекта “МН701-795”:

  • Закладная деталь МН701-703-1: рамка из уголков для прямоугольных проемов с 4-мя гнутыми анкерными стержнями, расположенными по верхней внутренней грани полки;
  • Закладная деталь МН701-703-2: рамка из уголков для прямоугольных проемов с 4-м прямым анкерным стержнем, расположенными под углам 45° ко внутреннему углу уголка;
  • Закладная деталь МН704-775-1: рамка из уголков для прямоугольных проемов с 8-ю, 10-ю, 12-ю, 16-ю или 20-ю гнутыми анкерными стержнями, расположенными по верхней внутренней грани полки;

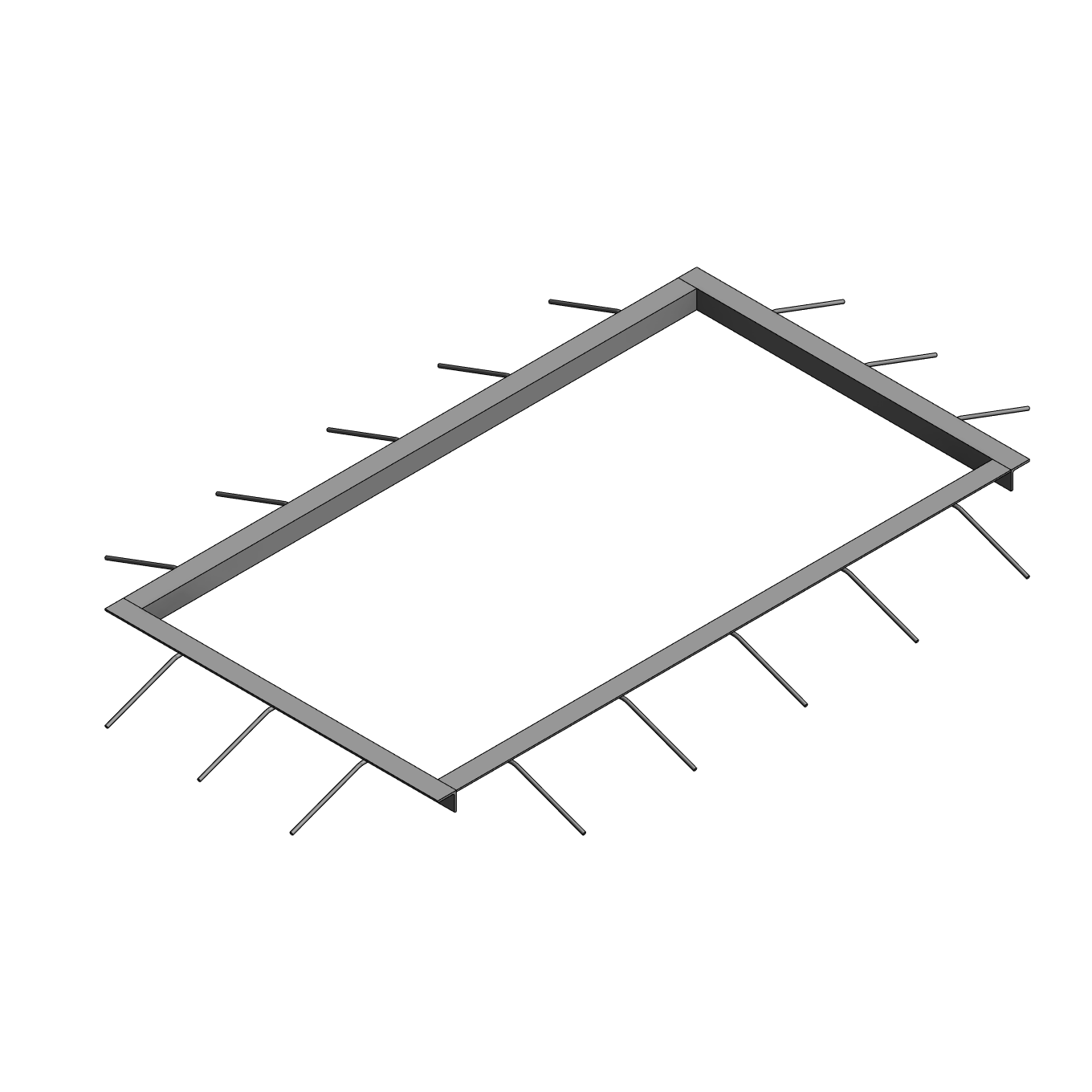

  • Закладная деталь МН704-775-2: рамка из уголков для прямоугольных проемов с 8-ю, 10-ю, 12-ю, 14-ю, 16-ю, 18-ю или 20-ю прямым анкерным стержнем, расположенными под углам 45° ко внутреннему углу уголка;
  • Закладная деталь МН776-795: рамка из уголков для круглых проемов с 4-мя, 6-ю, 8-ю, 10-ю, 12-ю или 16-ю гнутыми анкерными стержнями, расположенными по верхней внутренней грани полки.

Описание комплекта”МН701-795″:

  • Семейства параметрические с таблицами поиска и каталогами типоразмеров (при необходимости);
  • Во всех семействах модуля можно задавать пользовательские размеры и, таким образом, получать закладные, отличные от серии;
  • Все семейства состоят из общих вложенных семейств из библиотеки ADSK, полностью адаптированы под шаблон ADSK-КЖ;
  • Подсчет закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
  • Подсчет элементов закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
  • Семейства разработаны в версиях Revit 2021 и Revit 2022. Для 2022 версии вы найдете два варианта семейств: для шаблона версии 2.х и для шаблона версии 3.х (армирование с использованием ключей).

Версии семейств комплекта”МН701-795″:

Revit 2022 (арматура ключами):
  • Версия архива 2.0:
    • Закладная деталь МН701-703-1: версия 2.0;
    • Закладная деталь МН701-703-2: версия 2.0;
    • Закладная деталь МН704-775-1: версия 2.0;
    • Закладная деталь МН704-775-2: версия 2.0;
    • Закладная деталь МН776-795: версия 2.0.1.
Revit 2022:
  • Версия архива 1.0:
    • Закладная деталь МН701-703-1: версия 1.0;
    • Закладная деталь МН701-703-2: версия 1.0;
    • Закладная деталь МН704-775-1: версия 1.0;
    • Закладная деталь МН704-775-2: версия 1.0;
    • Закладная деталь МН776-795: версия 1.0.3.
Revit 2021:
  • Версия архива 1.0:
    • Закладная деталь МН701-703-1: версия 1.0;
    • Закладная деталь МН701-703-2: версия 1.0;
    • Закладная деталь МН704-775-1: версия 1.0;
    • Закладная деталь МН704-775-2: версия 1.0;
    • Закладная деталь МН776-795: версия 1.0.4.
