Закладные детали группы 5: МН541-557

Комплект закладных деталей группы 5: МН541-557

Конструктивные обрамляющие закладные детали, состоящие из уголков.

Полностью параметрические семейства выполнены в категории несущая арматура по серии 1.400-15 в.1.

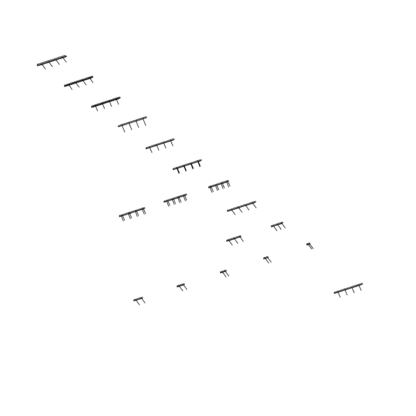

Состав комплекта “МН541-557”:

• Закладная деталь МН541-545: уголок с 2-мя анкерными стержнями, расположенными по верхней внутренней грани полки;
• Закладная деталь МН546-547: уголок с 3-мя анкерными стержнями, расположенными по верхней внутренней грани полки;
• Закладная деталь МН548: уголок в погонных метрах с анкерными стержнями, расположенными по верхней внутренней грани полки;
• Закладная деталь МН549-551: уголок с 2-мя гнутыми парными анкерными стержнями, расположенными по внутренним граням полок;
• Закладная деталь МН552: уголок в погонных метрах с гнутыми парными анкерными стержнями, расположенными по внутренним граням полок;
• Закладная деталь МН553: уголок в погонных метрах с прямым анкерным стержнем, расположенными под углам 45° ко внутреннему углу уголка;
• Закладная деталь МН554: уголок в погонных метрах с гнутыми парными анкерными стержнями, расположенными по внешней грани полки;
• Закладная деталь МН555: уголок в погонных метрах с прямым анкерным стержнем, расположенными под углам 45° ко внутреннему углу уголка и прямым стержнем вдоль уголка;
• Закладная деталь МН556: равнополочный уголок в погонных метрах с анкерными стержнями, расположенными по верхней внутренней грани полки и прямым стержнем вдоль уголка;
• Закладная деталь МН557: неравнополочный уголок в погонных метрах с анкерными стержнями, расположенными по верхней внутренней грани полки и прямым стержнем вдоль уголка.

Описание комплекта”МН541-557″:

• Семейства параметрические с таблицами поиска и каталогами типоразмеров (при необходимости);
• Во всех семействах модуля можно задавать пользовательские размеры и, таким образом, получать закладные, отличные от серии;
• Все семейства состоят из общих вложенных семейств из библиотеки ADSK, полностью адаптированы под шаблон ADSK-КЖ;
• Подсчет закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
• Подсчет элементов закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
• Семейства разработаны в версиях Revit 2021 и Revit 2022. Для 2022 версии вы найдете два варианта семейств: для шаблона версии 2.х и для шаблона версии 3.х (армирование с использованием ключей).

Версии семейств комплекта”МН541-557″:

Revit 2022 (арматура ключами):

• Версия архива 2.0:
  • Закладная деталь МН541-545: версия 2.0;
  • Закладная деталь МН546-547: версия 2.0;
  • Закладная деталь МН548: версия 2.0;
  • Закладная деталь МН549-551: версия 2.0;
  • Закладная деталь МН552: версия 2.0;
  • Закладная деталь МН553: версия 2.0;
  • Закладная деталь МН554: версия 2.0;
  • Закладная деталь МН555: версия 2.0;
  • Закладная деталь МН556: версия 2.0;
  • Закладная деталь МН557: версия 2.0.

Revit 2022:

• Версия архива 1.0:
  • Закладная деталь МН541-545: версия 1.0;
  • Закладная деталь МН546-547: версия 1.0;
  • Закладная деталь МН548: версия 1.1;
  • Закладная деталь МН549-551: версия 1.0;
  • Закладная деталь МН552: версия 1.0;
  • Закладная деталь МН553: версия 1.1;
  • Закладная деталь МН554: версия 1.0;
  • Закладная деталь МН555: версия 1.0;
  • Закладная деталь МН556: версия 1.0;
  • Закладная деталь МН557: версия 1.0.

Revit 2021:

• Версия архива 1.0:
  • Закладная деталь МН541-545: версия 1.0;
  • Закладная деталь МН546-547: версия 1.0;
  • Закладная деталь МН548: версия 1.0;
  • Закладная деталь МН549-551: версия 1.0;
  • Закладная деталь МН552: версия 1.0;
  • Закладная деталь МН553: версия 1.2;
  • Закладная деталь МН554: версия 1.0;
  • Закладная деталь МН555: версия 1.0;
  • Закладная деталь МН556: версия 1.0;
  • Закладная деталь МН557: версия 1.0.
