Закладные детали группы 5: МН501-540

Детали

Шаблон

КЖ
Версия ПО

2021, 2022
Платформа

Revit
Автор

Анастасия Кравцова, Сергей Ковылин
Тип лицензии

Для физических лиц, Для юридических лиц

Артикул: Н/Д Категория: Метка:

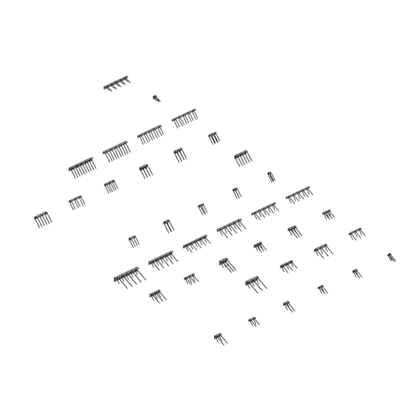

Комплект закладных деталей группы 5: МН501-540

Несущие закладные детали, состоящие из уголков для крепления различных конструкций.

Полностью параметрические семейства выполнены в категории несущая арматура по серии 1.400-15 в.1.

Состав комплекта “МН501-540”:

  • Закладная деталь МН501-506: уголок с 4-мя анкерными стержнями, расположенными по два по внутренним граням полок под углами 45° и 23°;
  • Закладная деталь МН507-516: уголок с 6-ю анкерными стержнями, расположенными по три по внутренним граням полок под углами 45° и 23°;
  • Закладная деталь МН517-522: уголок в погонных метрах с анкерными стержнями, расположенными по внутренним граням полок под углами 45° и 23°;
  • Закладная деталь МН523-527: уголок с 4-мя анкерными стержнями, расположенными по два по внутренним граням полок под углами 45°;
  • Закладная деталь МН528-534: уголок с 6-ю анкерными стержнями, расположенными по три по внутренним граням полок под углами 45°;
  • Закладная деталь МН535-538: уголок в погонных метрах с анкерными стержнями, расположенными по внутренним граням полок под углами 45°;
  • Закладная деталь МН539: уголок с 2-мя гнутыми и 2-мя прямыми анкерными стержнями, расположенными по внутренним граням полок;
  • Закладная деталь МН540: уголок в погонных метрах с гнутыми и прямыми анкерными стержнями, расположенными по внутренним граням полок.

Описание комплекта”МН501-540″:

  • Семейства параметрические с таблицами поиска и каталогами типоразмеров (при необходимости);
  • Во всех семействах модуля можно задавать пользовательские размеры и, таким образом, получать закладные, отличные от серии;
  • Все семейства состоят из общих вложенных семейств из библиотеки ADSK, полностью адаптированы под шаблон ADSK-КЖ;
  • Подсчет закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
  • Подсчет элементов закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
  • Семейства разработаны в версиях Revit 2021 и Revit 2022. Для 2022 версии вы найдете два варианта семейств: для шаблона версии 2.х и для шаблона версии 3.х (армирование с использованием ключей).

Версии семейств комплекта”МН501-540″:

Revit 2022 (арматура ключами):
  • Версия архива 2.0:
    • Закладная деталь МН501-506: версия 2.0;
    • Закладная деталь МН507-516: версия 2.0;
    • Закладная деталь МН517-522: версия 2.0;
    • Закладная деталь МН523-527: версия 2.0;
    • Закладная деталь МН528-534: версия 2.0;
    • Закладная деталь МН535-538: версия 2.0;
    • Закладная деталь МН539: версия 2.0;
    • Закладная деталь МН540: версия 2.0.
Revit 2022:
  • Версия архива 1.0:
    • Закладная деталь МН501-506: версия 1.0;
    • Закладная деталь МН507-516: версия 1.0;
    • Закладная деталь МН517-522: версия 1.0;
    • Закладная деталь МН523-527: версия 1.0;
    • Закладная деталь МН528-534: версия 1.0;
    • Закладная деталь МН535-538: версия 1.0;
    • Закладная деталь МН539: версия 1.0;
    • Закладная деталь МН540: версия 1.1.
Revit 2021:
  • Версия архива 1.0:
    • Закладная деталь МН501-506: версия 1.0;
    • Закладная деталь МН507-516: версия 1.0;
    • Закладная деталь МН517-522: версия 1.0;
    • Закладная деталь МН523-527: версия 1.0;
    • Закладная деталь МН528-534: версия 1.0;
    • Закладная деталь МН535-538: версия 1.0;
    • Закладная деталь МН539: версия 1.0;
    • Закладная деталь МН540: версия 1.2.
