В восьмой, заключительной части цикла мы добавим адаптивное семейство для формирования больших связей и канта, а затем сведём всё вместе и выполним итоговую настройку проекта.
Вот что мы должны получить в итоге:
Основной урок — в видео ниже. А все ключевые моменты — в тексте статьи.
Большие связи
Снова будем использовать адаптивное семейство, которое мы сделали в самом начале — Линии на двух точках. Разместим одно такое на 7 и 10 Адаптивных точках Секции. Присвоим «Вылету» новый параметр — Отступ больших связей = 1500мм
Теперь мы можем расставить большие связи. Чтобы не создавать новое семейство, используем Адаптивную связь, которую мы уже применили на углу (см. прошлый урок). Расставлять будем на концы Адаптивной линии которую только что поставили, и еще самый дальние точки за углом. Должно получиться четыре новых элемента, изменим у них следующие параметры: Rmax=500, Rmin=200, Смещение от точки=0,0200.
Кант на углу секции
Для того чтобы сделать кант, используем другое семейство, которое оказалось под рукой: Адаптивная окружность на точке. Дело в том, что при создании адаптивных семейств, у них по умолчанию включена опция Общее семейство. Поэтому мы легко сможем найти его в Диспетчере нашей секции. Или просто нажав на кнопку Разместить компонент — выбрать её из списка. Ставить это семейство будем на наклонную вспомогательную линию, ось будущего канта. Для параметра R присвоим новый параметр Радиус канта=700мм
Выбрав обе окружности создадим новую Форму переход по двум контурам, параметр материала тоже не забудем сделать, имя = Светлый материал. Кстати этот же параметр материала применим ко всем связям и объемным частям секции.
Нормализованные значения адаптивных точек окружностей, обнулим или «объединичим»
Собственно всё, можно сохраняться и загружать в проект.
Расстановка новых секций вместо прототипов
Теперь можно настроить материалы. С помощью кнопки TAB выберем какую-нибудь панель. (Так как они у нас общие, нам нет необходимости открывать семейства и там что-то назначать). Жмем на кнопку Изменить Тип и назначаем материалы для всех элементов панели. Работу с материалами мы рассматривали в этом цикле статей.
Удалите «Секцию с кантом». Она, как первая ступень ракеты, свое отработала!
Включите видимость Форм, выделите форму башни с повторителем, и нажмите на кнопку Редактировать контекстное семейство.
Теперь выбрав Повторитель, заменим Типоразмер «Прототип секции», на новое, итоговое семейство.
Спустя несколько минут ожидания и если не будет никаких ошибок, Завершаем работу с Формообразующим. Основная часть работы проделана, я надеюсь, вы удовлетворены её результатом!?
Заключение
Дальше, уже самостоятельно, используя полученный опыт, я надеюсь, Вы сможете закончить этот проект!? Доделать первый этаж, создать перекрытия и стены ядра здания. Добавить крепления к связям и, наконец, прикинуть окружающую застройку…
В седьмой части цикла мы создадим адаптивное параметрическое семейство пространственной связи.
Вот что мы должны получить в итоге:
Основной урок — в видео ниже. А все ключевые моменты — в тексте статьи.
Готовим направляющие для первых связей
Начнем с построения канта вдоль острого угла башни. Скройте панели и геометрию секции в треугольной части.

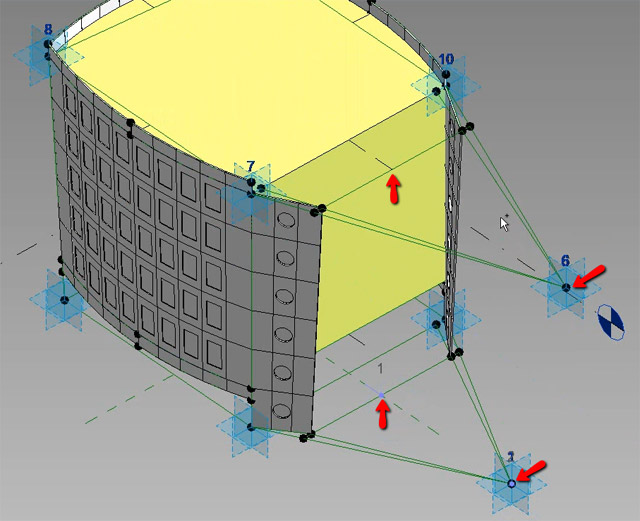

Создайте два экземпляра Адаптивной линии с выносками (это семейство мы создавали в третьей части цикла). Разместив их концы на середине поперечных линий и первой а так же шестой адаптивной точке.
Присвойте новым экземплярам параметр Вылета = 2000мм — с именем Отступ канта, также отключите галочку Видимости семейства.

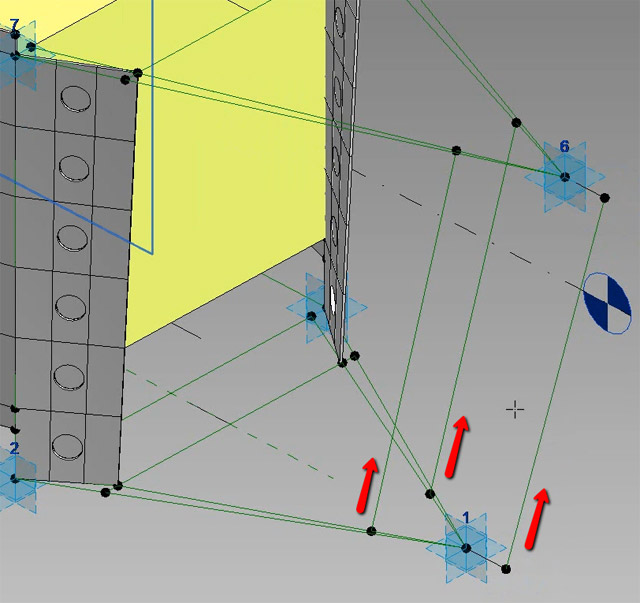

Нарисуйте три Вспомогательных линии, две по внутренним вспомогательным линиям около угла и одну по концам только что созданных экземпляров адаптивных семейств. Примечание: позже в видео мы выясним, что лучше использовать наружные линии, поэтому вы можете это сделать прямо сейчас, или позже, как будет показано в видео, пересадить их на нужную основу (внешние линии) с помощью команды Выбрать новую опору.

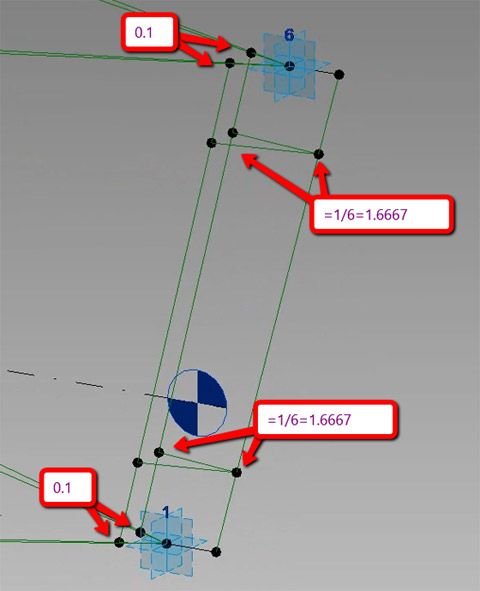

Создадим пояса на этих линиях и откорректируем значение Нормализованных длин следующим образом:
пара внутренних вертикальных линий должны отмерять от ближайшего к ним угла (определитесь с началом измерения) = 0.1,
горизонтальные пояса от ближайших адаптивных точек должны отступить на ⅙ от общей длины — т.е. на один этаж секции.

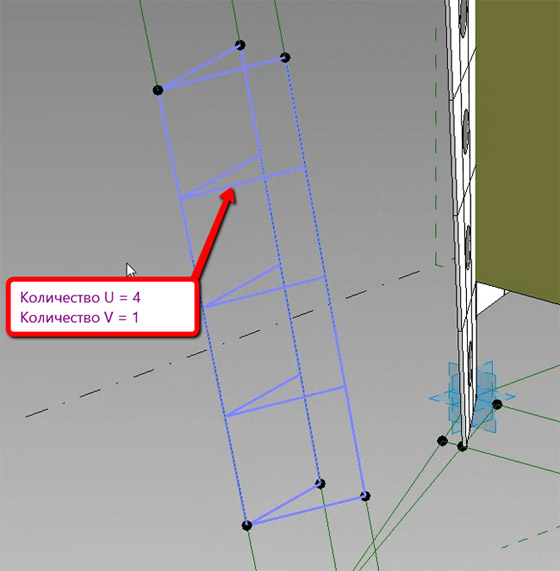

Выбрав оба пояса создадим поверхность, которую сразу разделим на сетку с шагом 4 к 1, так как у нас должно остаться 6-2=4 этажа.
Полученные сетки по очереди дополним Узлами, мы это уже делали (для тех, кто забыл, — картинка ниже).
Создаем адаптивную связь
Создайте два новых Адаптивных семейства.
Начало работы над первым семейством повторяет построения, аналгичные построениям адаптивной линии на 2х точках (см. статью №3). Нам нужна вспомогательная линия на 2х адаптивных точках.
Сохраните семейство с названием «Адаптивная связь».

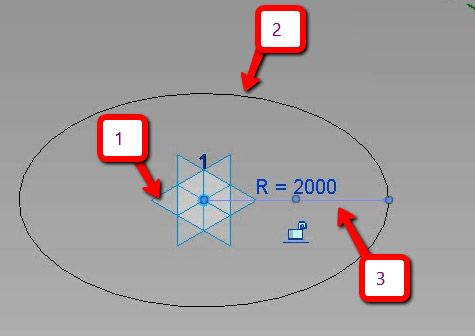

Второе семейство будет еще проще и будет создано на основе одной точки. Создайте окружность, выбрав качестве основы горизонтальную плоскость Адаптивной точки и разместите центр окружности в этой самой точке.
Временный размер преобразуйте в постоянный, а его в свою очередь — в параметр R — По экземпляру.
Семейство сохраните с именем «Адаптивная окружность на точке» и загрузим его в Адаптивную связь.

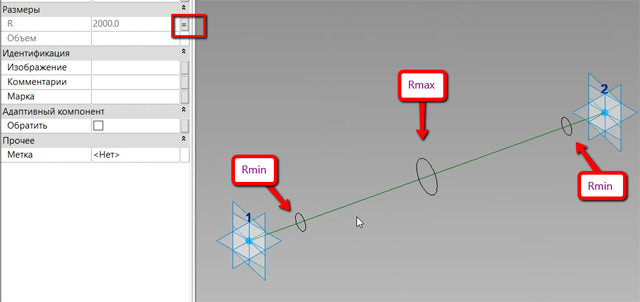

В Связи расставим Адаптивные окрудности на линии: две ближе к краям, одну точно в центре. Крайним приравняем параметр R = Rmin, центральной R = Rmax.

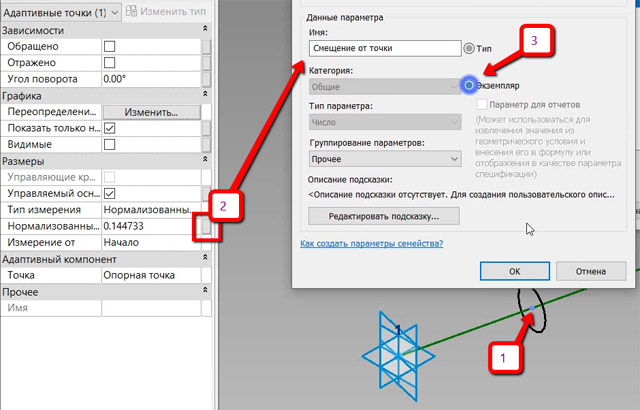

Для крайних окружностей, для их адаптивных точек, присвоим параметр Нормализованной длинны — Смещение от точки, По экземпляру. Выбрать их можно с помощью клавиши TAB. Для одной из точек нужно будет изменить отсчет параметра Измерение от.
Выбрав все три окружности, Создадим форму лофта, которому назначим параметр для Материала. Сохраняем семейство, загружаем в секцию.
Расстановка связей в семействе секции
Созданное семейство связи установим на одном из рядов сетки, которую мы недавно подготовили. Подкорректируйте значения параметров по вашему усмотрению (у меня Rmin=50, Rmax=150, Отступ от точки = 0.1).
Если вам всё нравится и не было ошибок, можно выбрать семейство и нажать кнопку Повторить.
Сохраним семейство Секции и Загрузим его в Проект, для проверки работоспособности.
В пятой шестой цикла мы создадим адаптивное параметрическое семейство панели по образцу с круглым отверстием посередине.
Вот что мы должны получить в итоге:
Основной урок — в видео ниже. А все ключевые моменты — в тексте статьи.
Вспомогательное адаптивное семейство
Создаем новое семейство панели по образцу на основе шаблона — Метрическая система, панель витража на основе образца.rft Сохраним его как Панель иллюминатор
Создаем новое семейство Адаптивной формы на основе шаблона Метрическая система, адаптивная типовая модель.rft
В адаптивном семействе создаем Вспомогательный Сплайн на 2х точках (линия должна быть зеленого цвета, если никто не баловался с переопределением графики)
Точки на концах преобразуем в Адаптивные.
На середине линии размещаем Точку. На Опорной плоскости этой точки размещаем еще одну точку, как и в случае когда мы делали адаптивную линию с двумя выносами по концам. Сразу сместим ее с помощью параметра Смещение = 1000мм.
И поставим еще одну точку, снова на центральную, в этот раз с отрицательным Смещением = -1000мм
Для отрицательного смещения создадим новый По экземпляру параметр r1 с группировкой в прочее, для положительного По экземпляру — R. И в строке формул запишем, что r1 = -R. В итоге, изменяя параметр R, мы синхронно будем отодвигать противоположную точку от центра, на такое же расстояние.
Обе точки выберем и соединим Сплайном.
Сохраним семейство как Адаптивный диаметр и загрузим в Панель иллюминатор
Панель иллюминатор
В панели сразу разместим наш Диаметр на центры рёбер панели.

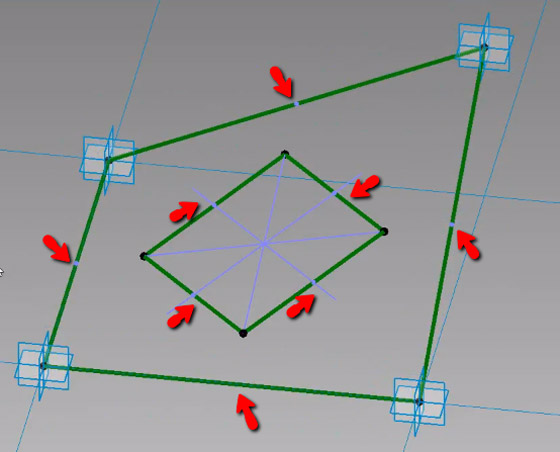

Соединим вершины видимых участков адаптивных компонентов вспомогательными линиями, так чтобы получился ромб, примерно описывающий плоскость будущего отверстия.
И еще пару адаптивных диаметров разместим на серединах граней ромба
Всем семействам Диаметра добавим в свойствах в строке параметра R — новый управляющий параметр Радиус

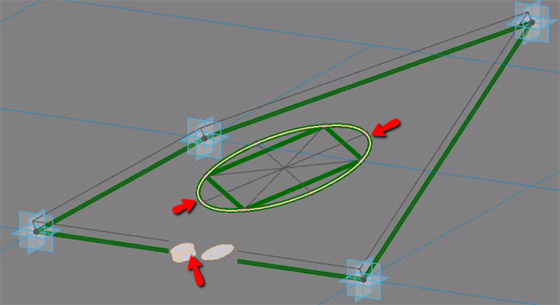

Пройдем сплайном по концам адаптивных семейств Диаметра. Нам нужно создать две раздельные половинки окружности. В итоге должна получиться целая окружность, нанизанная на концы линий Адаптивных диаметров.
Приступаем к моделированию форм. Из четырех линий наружного контура создаем Выдавливание с параметром Толщина панели = 100, не забудьте назначить параметр для Материала.
Из двух половинок создаем Полую форму выдавливания.
Параметрам выдавливания Положительному и Отрицательному можно задать заведомо большие значения (в разумных пределах) или сделать свои параметры, как мы делали в случае с Витражной панелью.
Если отверстие не вырезалось само, вырежем новую полость из панели самостоятельно Лента — Изменить — Вырезать.

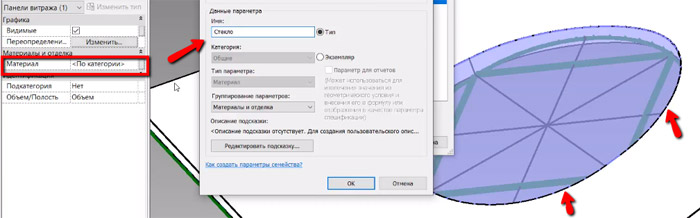

Для создания стекла, выберем две верхние кромки отверстия и создадим Поверхность, не забываем про Материал.
Сохраняем семейство, и Загружаем в семейство Секции. Примечание: данный способ создания панели может вызывать ошибки в проекте, в том случае когда отверстие становится больше панели и выходит за его границы. Можно добавить формулу, проверяющую размеры панели и отверстия, но формулы — не главная тема этого урока 😉
Размещение иллюминаторов

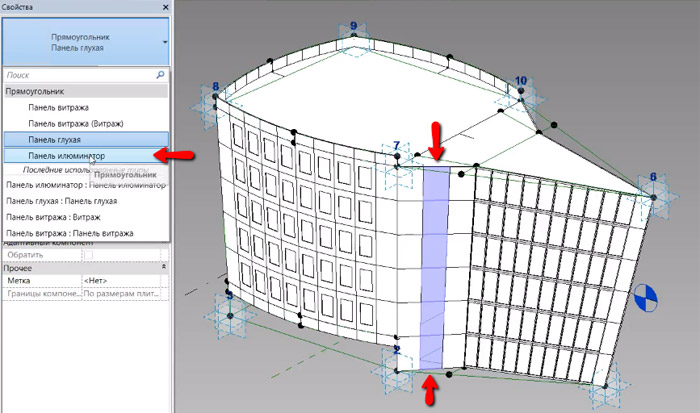

В семействе секции заменяем центральные панели коротких участков стен в треугольной части здания.
Осталось развернуть панели на треугольной части секции, так чтобы они все были Обращены вовнутрь.
Сохраняем семейство секции и Загружаем в проект, потребуется некоторое время для выполнения этой операции. Важно: дайте ему доделать все самому, не мешайте 😉
Подготовим вспомогательные линии для проема витража. Для этого разместим четыре Вспомогательных линии на линиях панели. Откорректируем нормализованную длину всех восьми точек. И присвоим им единый параметр Толщина рамы. Чтобы точки, близкие к единице не оказались на своих соседях, для них изменим Способ измерения — скажем, что измерять нужно от Конца.
Создадим форму панели, как и прошлый раз, используя наружный контур панели, Создаем выдавливание, назначим параметры для выдавливания и материалов.
Временно Скроем получившуюся форму, с помощью очков. И поверх внутренних линий, построим четырехугольник, размещая вершины рядом с пересечением линий. Как и прошлый раз, когда мы делали треугольную часть секции. Также и в этот раз, по очереди выберем точки новых линий и укажем то, что они у нас должны быть Точками основы по пересечению.
Восстановим видимость скрытых элементов и создадим Полую форму из нового контура, внутри панели.
Для полого элемента зададим параметры Смещение, Отрицательное смещение приравняем уже созданному параметру Толщины панели, а для положительного сделаем Новый параметр например “h”.
Для нового параметра задаем Формулу = Толщина*2
Подготовим контур для остекления, нарисуем контур из Вспомогательных линий с 3D привязкой, по центрам внутренних ребер отверстия.
На основе получившегося четырехугольника, Создаем плоскую форму для изображения стекла. Для эскизного проекта, вполне себе нормальное решение. Упрощающее работу с подобными семействами.
Новой поверхности не забудем присвоить параметр Материал — Стекло.
Сохраняем семейство как Панель витража и грузим в семейство Секции.
Размещение по секции
В семействе секции, заменим панели квадратной части и Обратим компоненты, чтобы панели “утопились” внутрь.
В свойствах типоразмера Панели витража установим Толщину рамы в значение 0.2.
Для двух больших треугольных в основании граней, применим эту же панель. После чего копируем типоразмер и создадим на основе панели новую, со значением Толщина рамы = 0.05
Если обратиться к оригинальному образу башни, мы можем определить, что часть панелей на только что замощеных гранях, должны быть глухими! С помощью клавиш TAB и Ctrl выбираем нужные панельки и заменим их на глухие, которые мы делали еще в прошлый раз.
Сохраняем семейство и загружаем в проект для проверки.
