Закладные детали группы 3: МН301-325

Детали

Шаблон	КЖ
Версия ПО	2021, 2022
Платформа	Revit
Автор	Анастасия Кравцова, Сергей Ковылин
Тип лицензии	Для физических лиц, Для юридических лиц

Тип лицензии

Артикул: Н/Д Категория: Несущая арматура Метка: BIM2B

Несущие закладные детали, состоящие из одной пластины с прямыми и гнутыми анкерными стержнями, устанавливаемых ближе к краю конструкций.

Полностью параметрические семейства выполнены в категории несущая арматура по серии 1.400-15 в.1.

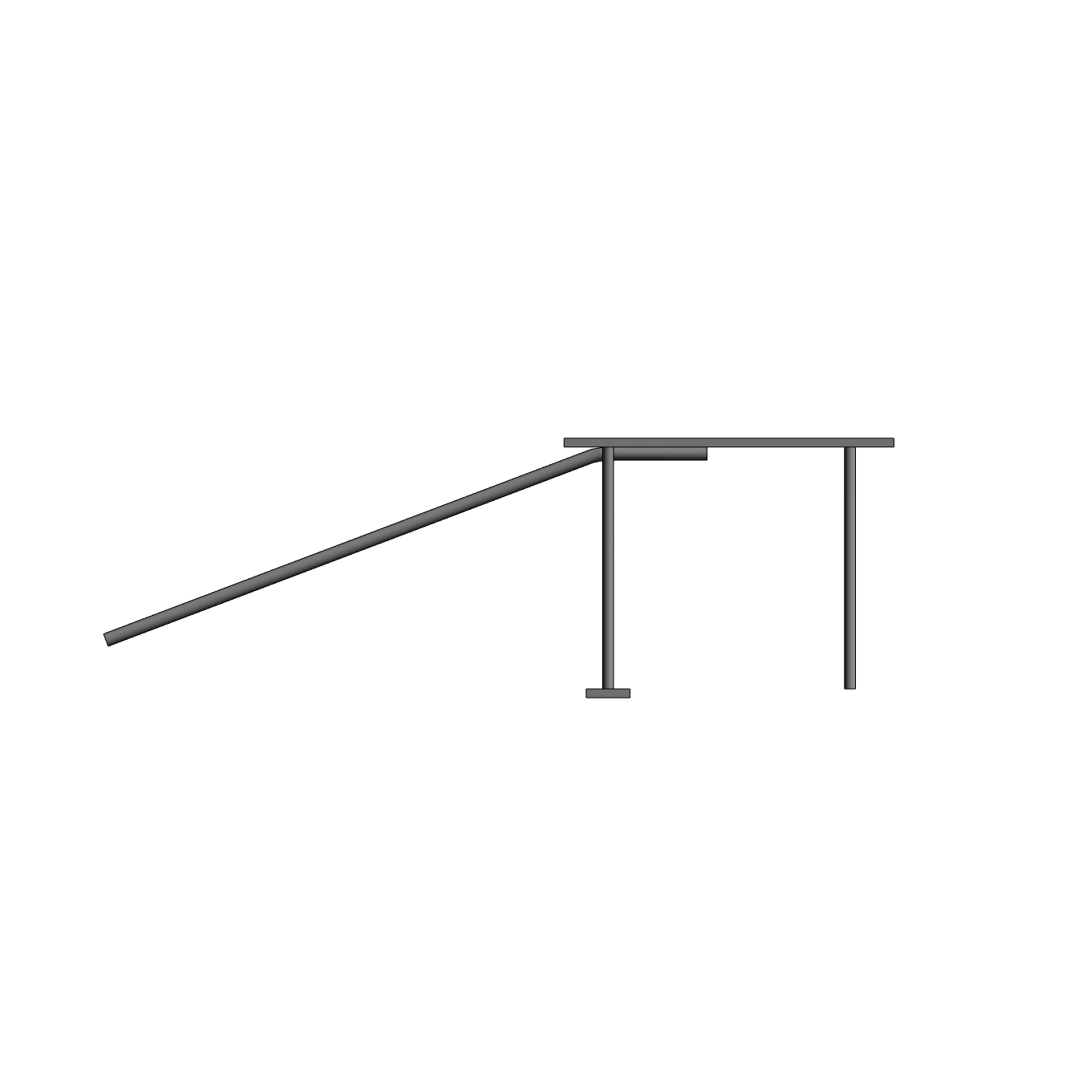

Закладная деталь МН301-305: пластина с 4-мя прямыми и 2-мя гнутыми анкерными стержнями;
Закладная деталь МН306-311: пластина с 6-ю прямыми и 2-мя гнутыми анкерными стержнями;
Закладная деталь МН312-313: пластина с 8-ю прямыми и 2-мя гнутыми анкерными стержнями;
Закладная деталь МН314-317: пластина с 8-ю прямыми и 3-мя гнутыми анкерными стержнями;
Закладная деталь МН318-321: пластина с 9-ю прямыми и 4-мя гнутыми анкерными стержнями;
Закладная деталь МН322-323: пластина с 8-ю прямыми и 3-мя гнутыми анкерными стержнями;
Закладная деталь МН324-325: пластина с 12-ю прямыми и 3-мя гнутыми анкерными стержнями.

Семейства параметрические с таблицами поиска и каталогами типоразмеров (при необходимости);
Во всех семействах модуля можно задавать пользовательские размеры и, таким образом, получать закладные, отличные от серии;
Все семейства состоят из общих вложенных семейств из библиотеки ADSK, полностью адаптированы под шаблон ADSK-КЖ;
Подсчет закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
Подсчет элементов закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
Семейства разработаны в версиях Revit 2021 и Revit 2022. Для 2022 версии вы найдете два варианта семейств: для шаблона версии 2.х и для шаблона версии 3.х (армирование с использованием ключей).
