Закладные детали группы 4: МН401-418

Детали

Шаблон	КЖ
Версия ПО	2021, 2022
Платформа	Revit
Автор	Анастасия Кравцова, Сергей Ковылин
Тип лицензии	Для физических лиц, Для юридических лиц

Тип лицензии

Артикул: Н/Д Категория: Несущая арматура Метка: BIM2B

Несущие закладные детали, состоящие из одной пластины с гнутыми анкерными стержнями для нагрузок не вызывающих отрывающие усилия.

Полностью параметрические семейства выполнены в категории несущая арматура по серии 1.400-15 в.1.

Закладная деталь МН401-404: пластина с 2-мя цельными анкерными стержнями, загнутыми в противоположные стороны;
Закладная деталь МН405-410: пластина с 4-мя отдельными гнутыми анкерными стержнями, расположенными по два с двух противоположных сторон;
Закладная деталь МН411-413: пластина с 6-ю отдельными гнутыми анкерными стержнями, расположенными по три с двух противоположных сторон;

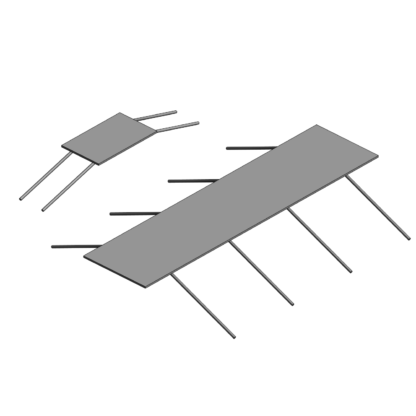

Закладная деталь МН414-416: пластина в погонных метрах с цельными анкерными стержнями, загнутыми в противоположные стороны;
Закладная деталь МН417-418: пластина в погонных метрах с отдельными гнутыми анкерными стержнями, расположенными с двух противоположных сторон.

Семейства параметрические с таблицами поиска и каталогами типоразмеров (при необходимости);
Во всех семействах модуля можно задавать пользовательские размеры и, таким образом, получать закладные, отличные от серии;
Все семейства состоят из общих вложенных семейств из библиотеки ADSK, полностью адаптированы под шаблон ADSK-КЖ;
Подсчет закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
Подсчет элементов закладных деталей осуществляется с помощью спецификаций, входящих в состав шаблона ADSK-КЖ;
Семейства разработаны в версиях Revit 2021 и Revit 2022. Для 2022 версии вы найдете два варианта семейств: для шаблона версии 2.х и для шаблона версии 3.х (армирование с использованием ключей).
