Перед вами дайджест свежих материалов из мира BIM – “BIMdigest” №115/49 – за период с 2 по 8 декабря 2024.

В этом выпуске:

• цифровой инструментарий архитектора от Finch до Snaptrude;
• Augmenta – GD / AI инструмент для инженеров;
• Guardian – идеальный плагин для BIM-менеджера;
• работа с вложенными семействами от Муратова;
• Envision от Chaos уже можно попробовать бесплатно;
• новая версия Dynamo Core + Dynamo для Civil 3D 2025;
• работа с IDS в Solibri.

BIM

Евгений Ширинян оставил в блоге тезисы на тему «Этапы архитектурной концепции и цифровой инструментарий» и просил о комментариях. Что ж, для начала — цитата (весьма объёмная):

В начале работ стоит техническое задание или функциональная программа здания, представленная чаще всего в виде электронной таблицы (1). Программа здания переводится в планировки (2) в среде BIM-приложения. […] Именно BIM обеспечивает динамическую связь между двумерными планами и табличными данными. Трехмерная модель в данной задаче не так важна, особенно в случае с жилыми многоквартирными домами. Третье измерение необходимо архитектору в рамках другой задачи (4) – поиска объёмно-пространственной композиции здания в городском контексте […] необходимо определить, как вписывается объём в городской силуэт и как обеспечиваются нормы инсоляции. Расчёт инсоляции (5), фотомонтаж (6), а также градостроительный анализ (7) – важные этапы работы. И то, и другое требует трёхмерной модели застройки или хотя бы сведений о высотах зданий и рельефе. Эта задача может также быть выполнена в среде BIM-приложения. Задачи фотомонтажа (встраивания в фотографию) могут быть решены в различных приложениях для 3D-графики (например, можно использовать даже бесплатный Blender).

Некоторые архитекторы сходятся во мнении, что BIM не обладает достаточной гибкостью для поиска фасадных решений. Для этой задачи (8) может быть применен простой и удобный 3D-САПР с возможностью эскизной визуализации и работы с повторяющимися трёхмерными элементами. Работа с фасадом сопряжена с изучением архитектурных аналогов (9) в сети Интернет или других источниках – здесь нам могут пригодиться не только навыки работы с интернет-браузером, но и интеллектуальными помощниками. Наконец, архитектурная визуализация при помощи рендера (10) нередко отдаётся внешним специалистам. В то же время активно развивается генерация изображений при помощи нейросетей на основе текстового ввода.

Все эти этапы и задачи, которых может быть гораздо больше, требуют осмысления, встраивания в учебный процесс проектирования и подбора наиболее подходящих инструментов.

Мне кажется, что большой объём задач из этого списка закрывается инструментами типа Autodesk Forma: массинг, расчёты ветра / шума / инсоляции, анализ в застройке, визуализация / AI генерация и передача данных в Revit.

Вот ещё вариант: «Snaptrude, The best Revit alternative for Architecture design?» — Snaptrude закрывает даже стартовую задачу по преобразованию ТЗ в планировки, он позволяет импортировать таблицу с требованиями по помещениям / площадям, получить данные в виде объёмных элементов и далее набирать из них форму.

Ещё можно рассмотреть Spacio, он тоже неплохо развивается в этом направлении, хотя это скорее про градостроительные решения.

Или вот ещё один продукт, я ранее о нём не писал: Finch. Это программа для быстрой генерации планировок (сразу с мебелью) по концептуальным планировкам, с интегрированными расчётами. В настоящее время Finch поддерживает Rhino, Grasshopper и Revit, а также в разработке связка с Autodesk Forma. Подробности тут: «Finch untethered».

Из более традиционных элементов хорошо зарекомендовала себя связка Rhino + Grasshopper, тут и поиск формы, и 2D, и автоматизация.

Но я скажу, что скорее, вопрос звучит не «как правильно собрать стек программ для разработки концепции», а «как связать программы, в которых мне комфортно работать, в единый и гибкий процесс»?

И тут поможет Speckle (я знаю, он недоступен в России, так и Forma / Snaptrude / Spacio тоже наверняка официально не купишь, тут важен сам подход). Speckle имеет множество коннекторов, позволяющих настроить поток информации между разными программами и решать отдельные задачи там, где это удобно. Некоторые подробности можно найти в статье «Speckle matures».

Autodesk также развивает направление коннекторов, и недавно из беты вышел коннектор для Power BI: «Autodesk Data Connector for Power BI is Now Available».

Напоследок замечание про реалтайм рендер и AI визуализацию — тут возможностей много, стандартом фактически стали Enscape, Twinmotion и Veras. Вот им коннекторы не нужны, Enscape и Veras интегрируются во все основные BIM платформы, включая Rhino.

AI

Давно не было новостей про Augmenta — очень внимательные читатели, возможно, помнят это ПО, создающую полноценную модель для электриков в Revit по заранее заданным правилам. Программа не умерла, а развивается и уже готовит модуль для сантехники. Пока всё «заточено» под нормы США, но обещают развивать в направлении норм Европы. Подробности и интервью с руководством в статье: «Augmenta’s productivity promise».

Revit

Guardian — очень полезный плагин, вряд ли доступный в России. Но просто посмотрите, как он работает! Например, вы можете запретить определенные действия: взрывать DWG файлы, например, или зеркалить проект. И это только малая часть функционала! Искренне надеюсь, что кто-то повторит хотя бы часть возможностей.

Мы же пока работаем над минорным обновлением плагина BIM2B и надеемся выпустить его до нового года. Следите за новостями в канале «Revit и BIM технологии | BIM2B».

«Revit: выбор цвета в семействе» — свежая статья Муратова. Рассказывает про работу с вложенными семействами.

ARCH VIZ

Бету Envision можно попробовать бесплатно! И это очень крутая новость: «Introducing Envision: Take Enscape Further with Advanced Visualization and Animation».

Обещают простую работу с огромными сценами, расширенную анимацию персонажей и даже групп людей, а также демонстрацию этапов строительства. А также бесшовную интеграцию с Enscape, а это значит, что достаточно настроить сцену один раз и использовать и для быстрых рендеров в Enscape, и для качественных в Envision.

PROG

Эрик Фритц рассказывает про смену иконок для темного интерфейса: «Automate Dark Theme Icons for pyRevit with a Single Script».

Вышла новая версия Dynamo Core: «Dynamo Core 3.4 Release». Одно из главных новшеств — обновление Package Manager, и это настолько большой апдейт, что он удостоился отдельной статьи: «Discover the New Dynamo Package Management Experience». В остальном — в «коробку» добавлены некоторые новые ноды, пофикшены баги и добавлена работа с PythonNet3.

Возможно, больше полезностей таит в себе обновление Dynamo для Civil 3D 2025, там добавили более 70 новых нодов, среди которых долгожданный нод «Pick Point». Подробности в статье «Dynamo for Civil 3D 2025.2 Release».

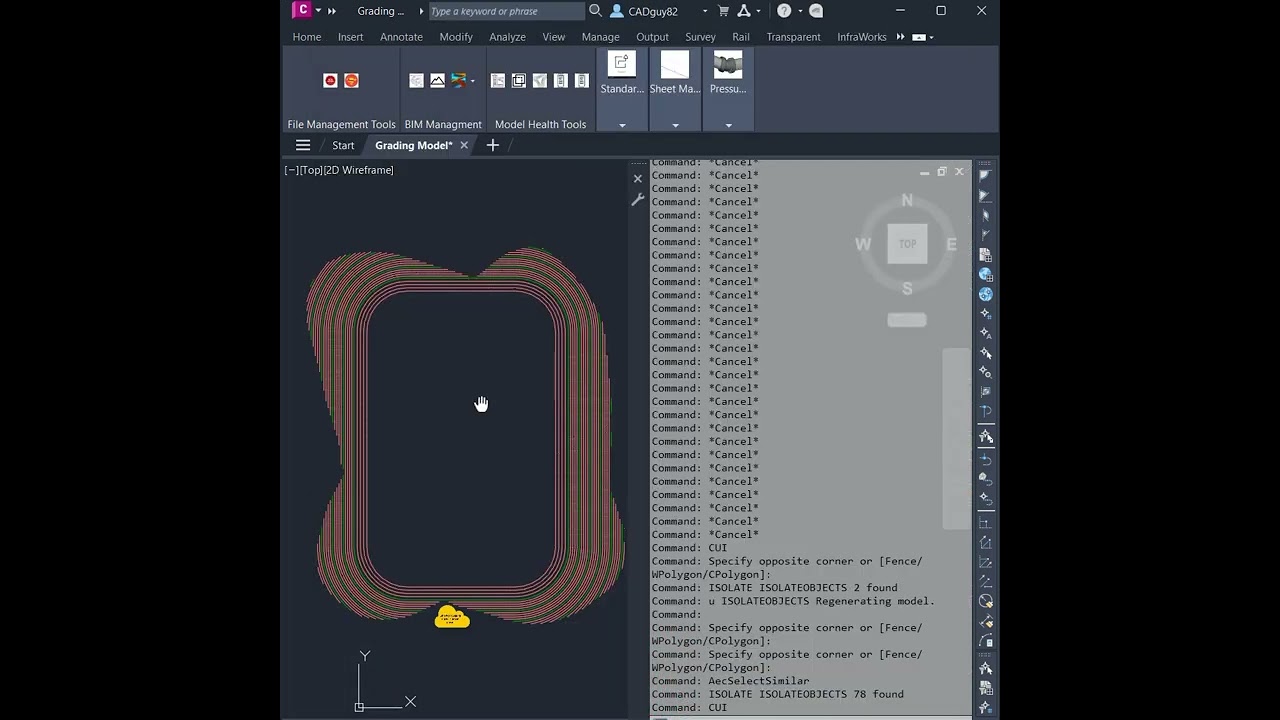

Ну и если говорить про Civil, вот вам свежая идея автоматизации: «Hacking Civil 3D – Group Commands to Automate Workflows».

MISCELLANEOUS

Внезапно в завершающем разделе снова статья про BIM: «Mastering Quality Assurance in BIM with Solibri: IDS & Clash Detection Matrix» — работа с IDS в Solibri.
